顕微鏡用Cマウントアダプタ ユニバーサルタイプ GC・GCAシリーズ
  • 顕微鏡用Cマウントアダプタ ユニバーサルタイプ GC
  • 顕微鏡用Cマウントアダプタ ユニバーサルタイプ GCA
  • 顕微鏡用Cマウントアダプタ ユニバーサルタイプ GC×WRAYCAM NOA
  • 顕微鏡用Cマウントアダプタ ユニバーサルタイプ GC×FLOYD

顕微鏡にCマウントカメラを接続するためのアダプタです。

一般的な内径23.2mmの鏡筒(JIS鏡筒)にCマウントのカメラを接続するためのリレーレンズ式顕微鏡用Cマウントアダプタです。以下の7種のアダプタを用意しております。カメラのセンサーサイズやご使用用途に合わせてお選びください。

・GCシリーズ・NCシリーズ(焦点固定式)
GC037(0.37倍)/ GC050(0.50倍)/ GC075(0.75倍)

・GCAシリーズ(焦点調整機構付)
GCA037(0.37倍)/ GCA050(0.50倍)/ GCA075(0.75倍)

・NC100
光学系(レンズ)の入っていないアダプタです。

内径23.2mmの鏡筒のほか、オプション品の変換アダプタを併用することで内径30mmの鏡筒や、内径30.5mmの鏡筒、Cマウントの鏡筒にも接続することができます。

Cマウントアダプタ ユニバーサルタイプ
GC037
倍率0.37倍の焦点固定式Cマウントアダプタ
在庫あり 納期1~3営業日以内
¥14,000-
(税抜・送料当社負担)
個数
Cマウントアダプタ ユニバーサルタイプ
GC050
倍率0.50倍の焦点固定式Cマウントアダプタ
在庫あり 納期1~3営業日以内
¥14,000-
(税抜・送料当社負担)
個数
Cマウントアダプタ ユニバーサルタイプ
GC075
倍率0.75倍の焦点固定式Cマウントアダプタ
在庫あり 納期1~3営業日以内
¥14,000-
(税抜・送料当社負担)
個数

Cマウントアダプタ ユニバーサルタイプ
GCA037
倍率0.37倍の焦点調節機構付Cマウントアダプタ
在庫あり 納期1~3営業日以内
¥18,000-
(税抜・送料当社負担)
個数
Cマウントアダプタ ユニバーサルタイプ
GCA050
倍率0.50倍の焦点調節機構付Cマウントアダプタ
在庫あり 納期1~3営業日以内
¥18,000-
(税抜・送料当社負担)
個数
Cマウントアダプタ ユニバーサルタイプ
GCA075
倍率0.75倍の焦点調節機構付Cマウントアダプタ
在庫あり 納期1~3営業日以内
¥18,000-
(税抜・送料当社負担)
個数

Cマウントアダプタ ユニバーサルタイプ
NC100
倍率1倍(光学系レンズなし)のCマウントアダプタ
在庫あり 納期1~3営業日以内
¥2,000-
(税抜)
個数

特徴FEATURES

カメラのセンサーサイズとCマウントアダプタ ユニバーサルタイプの適合表です。

ご使用のカメラのセンサーサイズや、用途に合わせてお選びください。

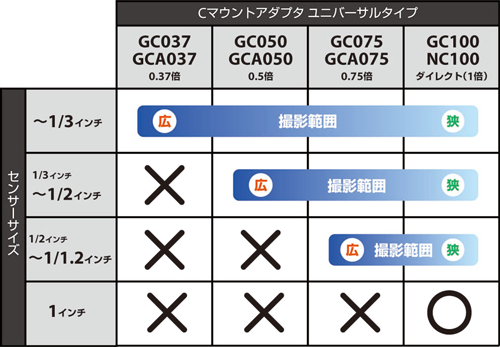

カメラのセンサーサイズとCマウントアダプタ ユニバーサルタイプの適合表
※ ×印の組み合わせ時には、カメラの映像がケラレます。

カメラの撮影範囲を肉眼の観察視野に近づけたい場合には、撮影範囲の広い組み合わせでお使いください。

肉眼の観察視野の中心部を強拡大で撮影したい場合は、撮影範囲の狭い組み合わせでお使いください。

各Cマウントアダプタの撮影範囲例

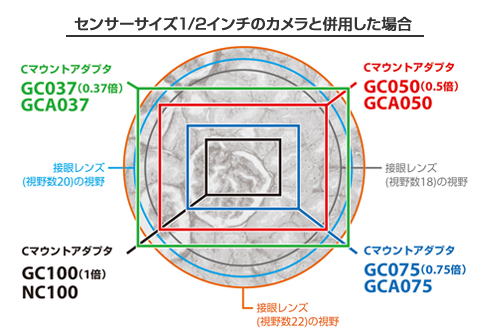

センサーサイズ1/2インチカメラ撮影範囲例

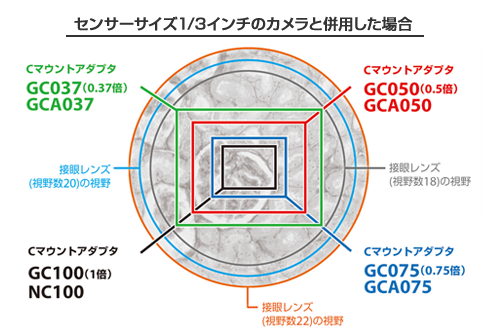

センサーサイズ1/3インチカメラ撮影範囲例

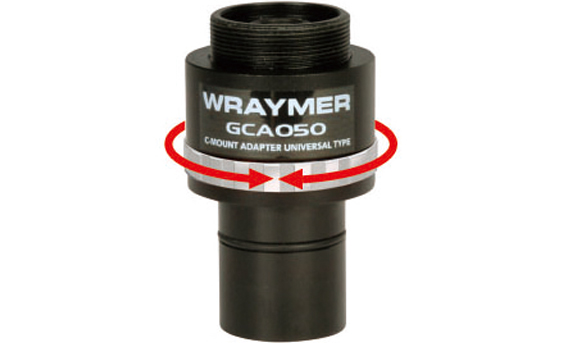

GCAシリーズは焦点調節機構付き。接眼部とカメラの同焦点調節が可能です

CマウントアダプタユニバーサルタイプGCA037・050・075は本体の焦点調節リングによって焦点位置の調節が可能です。
この機能により、接眼レンズを覗いた際の焦点とカメラの焦点を同時に合わせることが出来ます。

※一部の顕微鏡やカメラの組合せによっては、同焦点が取れない場合もございます。

Cマウント設計

対応可能な鏡筒サイズ

標準状態(変換アダプタ無し)で内径23.2mmの鏡筒を有する顕微鏡に接続可能。接眼レンズの代わりに差し込んで使用することができるので、撮影用鏡筒のない単眼・双眼顕微鏡でも使用可能です。

オプションの変換アダプタを使用することで内径30mm・内径30.5mm・Cマウントの鏡筒を有する顕微鏡に接続が可能です。
お手持ちの顕微鏡の鏡筒の寸法をお調べください。

お手持ちの顕微鏡の鏡筒の寸法をお調べください。

撮影範囲例
※Cマウントへの接続の場合、内部に光学系(レンズ)が無いダイレクトマウントのみご使用可能です。

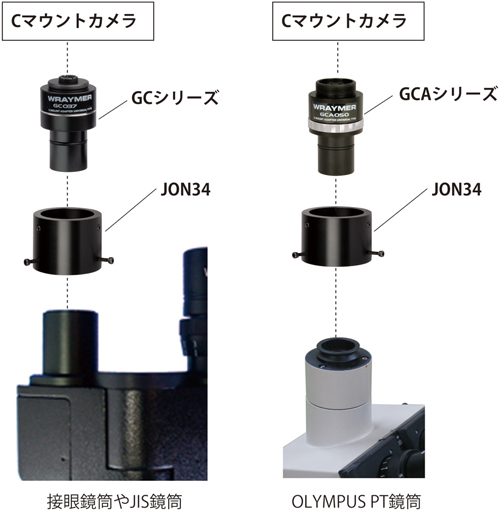

顕微鏡への取り付け例

関連製品OPTION

Cマウントアダプタ ユニバーサルタイプGC・GCAシリーズのオプション品

30mm変換アダプタCA300
30mm変換アダプタCA300

¥2,000-
(税抜)

在庫あり 納期1~3営業日以内

個数
30.5mm変換アダプタCA305
30.5mm変換アダプタCA305

¥2,000-
(税抜)

在庫あり 納期1~3営業日以内

個数
Cマウント変換アダプタCMT30
Cマウント変換アダプタCMT232

¥2,100-
(税抜)

在庫あり 納期1~3営業日以内

個数
対物ミクロメーターB1S10/100
対物ミクロメーターB1S10/100

¥4,500-
(税抜)

在庫あり 納期1~3営業日以内

個数
アダプタリテーナJON34

¥2,500-
(税抜)

在庫あり 納期1~3営業日以内

個数
