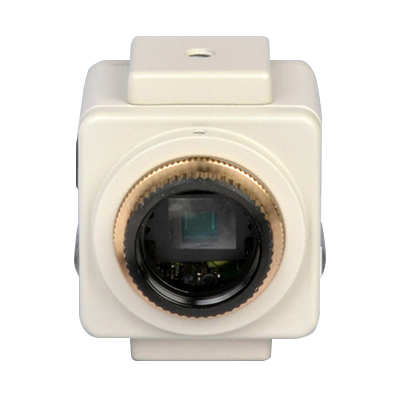

  • 顕微鏡用1/3インチCCDカメラ レンズ面
  • 顕微鏡用1/3インチCCDカメラ 側面観
  • 顕微鏡用1/3インチCCDカメラ 背面観
  • 顕微鏡用1/4インチCCDカメラ
  • 顕微鏡用1/4インチCCDカメラ レンズ面
  • 顕微鏡用1/4インチCCDカメラ 側面観
  • 顕微鏡用1/4インチCCDカメラ 背面観
  • 同梱品一式
  • CCD
  • 解像度41万画素
  • アナログ出力

カラーCCDカメラ

顕微鏡に取り付けて、テレビモニタなどに鮮明な画像を映しだすことができるCCDビデオカメラです。

カラーCCDを搭載。総画素数 41万画素。OSD(オンスクリーンディスプレイ)方式採用。

CCDカメラの調整・機能設定は、OSD(オンスクリーンディスプレイ)方式を採用しています。各種設定はモニタ上に表示されたメニューを見ながら簡単に行えます。

また、顕微鏡への取付・設定は非常に簡単です。取付ネジ部は、一般的なCマウントを採用していますので、弊社の顕微鏡のみならず、他社製の顕微鏡にもご利用いただけます。 (他社製の顕微鏡では、顕微鏡に適合するCマウントアダプタが別に必要です)

1/3インチCCDカメラはコンポジット出力/S-VHS出力が可能(同時出力も可能)。1/4インチCCDカメラはコンポジット出力のみとなります。

CCDカメラ1129HMN1/3
1/3インチ顕微鏡用CCDカメラ
1/3インチ・カラーCCD、41万画素
在庫あり 納期1~3営業日以内
¥37,750-
(税抜・送料当社負担)
個数
CCDカメラ1129HMN1/4
1/4インチ顕微鏡用CCDカメラ
1/4インチ・カラーCCD、41万画素
在庫あり 納期1~3営業日以内
¥37,750-
(税抜・送料当社負担)
個数

特徴FEATURES

簡単操作

CCDカメラの調整・機能設定は、OSD(オンスクリーンディスプレイ)方式を採用しています。各種設定はモニタ上に表示されたメニューを見ながら簡単に行えます。

豊富な設定メニュー

下記設定を細かく設定できます。

  • カラー調整
  • 明るさ
  • ホワイトバランス
  • オートゲインコントロール
  • 電子シャッター

またデジタルズーム、左右反転、ネガポジ反転等の機能も有します。

WrayView
WrayView

CCDカメラは1/3インチCCDと1/4インチCCDの2種類をご用意しております。

画素数が同じならCCDのサイズが大きいほど変換される情報量が多くなり、より広い範囲で豊かな階調の画像が得られます。一方、1/3インチCCDカメラよりも1/4インチCCDカメラの方がモニタ上ではより大きな画像を得ることができます。

各Cマウントアダプタユニバーサルタイプでの撮影範囲

1/3インチCCDカメラ
1/4インチCCDカメ

顕微鏡用CCDカメラのプレビュー映像例

同条件の観察環境において、1/4インチCCDカメラはより強拡大の映像を、1/3インチCCDカメラはより広範囲の映像を得ることが出来ます。

  生物顕微鏡 実体顕微鏡
1/3インチ
CCDカメラ
1129HMN1/3
1/3インチCCDカメラ+1xCCDアダプタ 1/4インチCCDカメラ+ズーム型実体顕微鏡:対物0.7倍時
1/4インチ
CCDカメラ
1129HMN1/3
1/4インチCCDカメラ+1xCCDアダプタ 1/4インチCCDカメラ+ズーム型実体顕微鏡:対物0.7倍時

テレビモニタやパソコンへの接続例

接続例

仕様SPECIFICATION

本仕様表は左右にスクロール可能です。

  1/3インチCCDカメラ 1129HMN1/3 1/4インチCCDカメラ 1129HMN1/4
信号方式 NTSC
映像素子 1/3インチCCD(カラー) 1/4インチCCD(カラー)
画素数 811(H)x508(V) =411988(41万画素)
走査線 525 lines, 60 fileds/sec
有効画素数 38万画素
同期方式 内部同期 / VD-Lock
最低照度 0.3 Lux, F1.2, 5600 °K 0.5 Lux, F1.2, 5600 °K
解像度 470 TV本 / 580 TV本(Enhanced)
ホワイトバランス モード:ATW / AWC(プッシュロック) / FIX (Zero color rolling)
範囲:3200 ~ 10000°K
GAIN AGC-OFF / AGC-ON(+12dB) / AGC-ON (+18dB)
S / N比 52dB以上 / 60dB(TYP) (AGC OFF)
電子シャッター 1/60~1/120,000 sec
(OFF,1/100,1/120,1/180,1/250,1/350,1/500,1/750,1/1000,1/1500,1/2000,1/3000,1/4000,1/6000,
1/8000,1/12000)
露出コントロール A.E.S.(自動電子シャッター) / DC(DCアイリスレンズ対応)
OSDディスプレイ On Screen Display(各種設定用)
カーソル選択ボタン 各種設定・カーソル移動
チラツキ補正機能 マニュアル設定(OSD)
左右反転(ミラー) マニュアル設定(OSD):画像の左右を反転させます。ミラー等で逆像になった映像を正像に戻します
逆光補正機能(BLC) マニュアル設定(OSD)
画像強調 マニュアル設定(OSD)
デジタルズーム(2X) マニュアル設定(OSD):1~2倍までの8段階デジタルズーム機能
ネガポジ反転 マニュアル設定(OSD):色の階層と輝度の反転
画像出力 コンポジット(BNC/RCA出力)
・Y/C出力(S端子) 1.0V p-p at 75 ohm)
コンポジット(BNC/RCA出力)
ガンマ 0.45(固定)
動作温度 -20 ~ 50℃(但し結露しないこと)
動作湿度 85%以下(但し結露しないこと)
電源 DC12V±1V/150mA(付属のACアダプターにて100V入力)
マウント Cマウント/CSマウント(C/CSマウント変換リング取り外し時)
付属品 BNC-RCA変換コネクタ、C/CSマウント変換リング、ACアダプタ、コンポジットケーブル(RCAケーブル)
付属電源 ACアダプタ(コード長:1.5m)(入力:100-120V 50/60Hz 0.3A、出力:DC12V 1A)
システムチャート 顕微鏡用CCDカメラ システムチャートPDFファイル(235K)
カタログダウンロード 顕微鏡用CCDカメラ カタログPDFファイル(1.26M)

関連製品OPTION

CCDカメラのオプション品

Cマウントアダプタユニバーサルタイプ GC037

¥14,000-
(税抜/ 送料当社負担)

在庫あり 納期1~3営業日以内

個数
Cマウントアダプタユニバーサルタイプ GC050

¥14,000-
(税抜/ 送料当社負担)

在庫あり 納期1~3営業日以内

個数
Cマウントアダプタユニバーサルタイプ GC075

¥14,000-
(税抜/ 送料当社負担)

在庫あり 納期1~3営業日以内

個数
Cマウントアダプタユニバーサルタイプ GC100

¥14,000-
(税抜/ 送料当社負担)

在庫あり 納期1~3営業日以内

個数
Cマウントアダプタユニバーサルタイプ NC100

¥2,000-
(税抜)

在庫あり 納期1~3営業日以内

個数
30mm変換アダプタCA300
30mm変換アダプタCA300

¥2,000-
(税抜)

在庫あり 納期1~3営業日以内

個数
30.5mm変換アダプタCA305
30.5mm変換アダプタCA305

¥2,000-
(税抜)

在庫あり 納期1~3営業日以内

個数
Cマウント変換アダプタCMT30
Cマウント変換アダプタCMT232

¥2,100-
(税抜)

在庫あり 納期1~3営業日以内

個数
アダプタリテーナJON34

¥2,500-
(税抜)

在庫あり 納期1~3営業日以内

個数
他社製顕微鏡用Cマウントアダプタ
Cマウントアダプタ

オリンパス・ニコン・ライカ・ツァイス製顕微鏡用のCマウントアダプタをご用意しております。

光学系の無いダイレクトアダプタ(1倍)のほか、オリンパス・ニコン用には縮小光学系の入ったCマウントアダプタも複数種類取り揃えております。カメラのセンサーサイズに応じて、適切な倍率のアダプタをお選びください。
