顕微鏡用Cマウントアダプタ ユニバーサルタイプ GCシリーズ
  • 顕微鏡用Cマウントアダプタ ユニバーサルタイプ GC
  • 顕微鏡用Cマウントアダプタ ユニバーサルタイプ GC×WRAYCAM NOA
  • 顕微鏡用Cマウントアダプタ ユニバーサルタイプ GC×FLOYD

顕微鏡にCマウントカメラを接続するためのアダプタです。

一般的な内径23.2mmの鏡筒(JIS鏡筒)にCマウントのカメラを接続するためのリレーレンズ式顕微鏡用Cマウントアダプタです。以下の4種のアダプタを用意しております。カメラのセンサーサイズやご使用用途に合わせてお選びください。

・GCシリーズ(焦点固定式)
GC037(0.37倍)/ GC050(0.50倍)/ GC075(0.75倍)/ GC100(1倍)

内径23.2mmの鏡筒のほか、オプション品の変換アダプタを併用することで内径30mmの鏡筒や、内径30.5mmの鏡筒、Cマウントの鏡筒にも接続することができます。

Cマウントアダプタ ユニバーサルタイプ
GC037
倍率0.37倍の焦点固定式Cマウントアダプタ
在庫あり 納期1~3営業日以内
¥16,000-(税抜)
税込¥17,600、送料当社負担
個数
Cマウントアダプタ ユニバーサルタイプ
GC050
倍率0.50倍の焦点固定式Cマウントアダプタ
在庫あり 納期1~3営業日以内
¥16,000-(税抜)
税込¥17,600、送料当社負担
個数
Cマウントアダプタ ユニバーサルタイプ
GC075
倍率0.75倍の焦点固定式Cマウントアダプタ
在庫あり 納期1~3営業日以内
¥16,000-(税抜)
税込¥17,600、送料当社負担
個数
Cマウントアダプタ ユニバーサルタイプ
GC100
倍率1倍の焦点固定式Cマウントアダプタ
在庫あり 納期1~3営業日以内
¥16,000-(税抜)
税込¥17,600、送料当社負担
個数

特徴FEATURES

カメラのセンサーサイズとCマウントアダプタ ユニバーサルタイプの適合表です。

ご使用のカメラのセンサーサイズや、用途に合わせてお選びください。

カメラのセンサーサイズとCマウントアダプタ ユニバーサルタイプの適合表
※ ×印の組み合わせ時には、カメラの映像がケラレます。

カメラの撮影範囲を肉眼の観察視野に近づけたい場合には、撮影範囲の広い組み合わせでお使いください。

肉眼の観察視野の中心部を強拡大で撮影したい場合は、撮影範囲の狭い組み合わせでお使いください。

各Cマウントアダプタの撮影範囲例

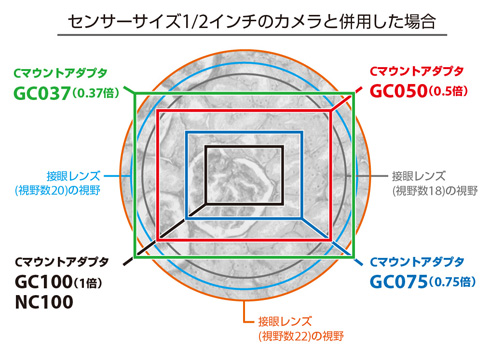

センサーサイズ1/2インチカメラ撮影範囲例

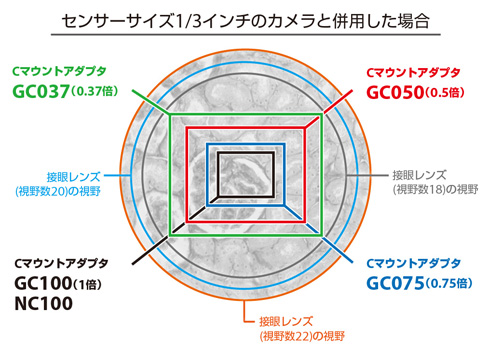

センサーサイズ1/3インチカメラ撮影範囲例

対応可能な鏡筒サイズ

標準状態(変換アダプタ無し)で内径23.2mmの鏡筒を有する顕微鏡に接続可能。接眼レンズの代わりに差し込んで使用することができるので、撮影用鏡筒のない単眼・双眼顕微鏡でも使用可能です。

オプションの変換アダプタを使用することで内径30mm・内径30.5mm・Cマウントの鏡筒を有する顕微鏡に接続が可能です。
お手持ちの顕微鏡の鏡筒の寸法をお調べください。

お手持ちの顕微鏡の鏡筒の寸法をお調べください。

撮影範囲例
※Cマウントへの接続の場合、内部に光学系(レンズ)が無いダイレクトマウントのみご使用可能です。

鏡筒への接続についてはこちらのシステムチャートもご参照ください。

CマウントアダプタユニバーサルタイプGCシリーズを鏡筒に接続する際、別売のアダプタリテーナJON34を併用することで鏡筒とアダプタをよりしっかりと固定できます(右図参照)。

この場合、接眼鏡筒やJIS鏡筒だけでなく、旧式のOlympus顕微鏡の三眼鏡筒部(PT鏡筒)にもCマウントカメラを取り付けられます。

撮影範囲例

顕微鏡への取り付け例

仕様SPECIFICATION

本仕様表は左右にスクロール可能です。

システムチャート 顕微鏡用Cマウントアダプタ ユニバーサルタイプGCシリーズ システムチャートPDFファイル(288KB)
カタログダウンロード 顕微鏡用Cマウントアダプタ ユニバーサルタイプGCシリーズ カタログPDFファイル(1.63MB)
※外観・仕様は若干の変更がある場合があります。
