WRAYCAM-NFシリーズ
  • WRAYCAM-NFシリーズ

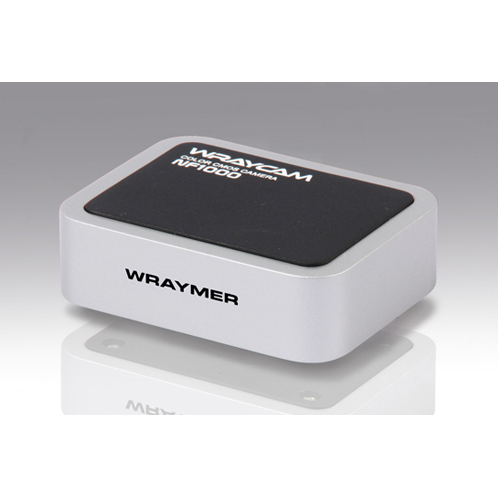

  • NF1000 USBデジタルカメラ
  • NF1000 レンズ面
  • 顕微鏡用USBデジタルカメラWRAYCAM-NFシリーズ 側面観
  • 顕微鏡用USBデジタルカメラWRAYCAM-NFシリーズ 側面観
  • 顕微鏡用USBデジタルカメラWRAYCAM-NFシリーズ トリガ端子
  • 接続イメージ
  • 使用イメージ
  • 同梱一式
  • NFシリーズ図面

外部トリガ機能の搭載により、外部トリガ入力に同期した静止画像の撮影が可能です(WRAYCAM-NF1000を除く) 。
センサなどと組み合わせてカメラのシャッタータイミングをコントロールすることができ、幅広く応用できます。

  • CMOS
  • 解像度3.0P~5.0MP
  • Windows・MAC対応
  • USB3.0対応

顕微鏡用スタンダードデジタルカメラ WRAYCAM-NFシリーズ

カラーCMOSを搭載した、顕微鏡用デジタルカメラが、USB3.0に対応してリニューアル。

WRAYCAM-NFシリーズは、WRAYCAM-GおよびFシリーズの後継機です。WindowsだけでなくMacにも対応します。Windows用ソフトウェアとMac用ソフトウェアが両方とも標準で付属します。

ライフサイエンス、臨床、教育、工業・産業分野など幅広い用途で使用することができます。明視野・位相差などの観察法に適しています。

外部トリガ機能が搭載されており、トリガ入力に同期した静止画像の撮影が可能です(WRAYCAM-NF1000を除く)。センサなどの機器と組み合わせてカメラの撮影タイミングをコントロールすることができ、研究分野や製造分野などで幅広く応用できます。

WRAYCAM-NF300
300万画素顕微鏡用USBカラーカメラ
USBカメラとCマウントアダプタ ユニバーサルタイプ等のセット、外部トリガ端子付
在庫なし
販売終了
WRAYCAM-NF500
500万画素顕微鏡用USBカラーカメラ
USBカメラとCマウントアダプタ ユニバーサルタイプ等のセット、外部トリガ端子付
在庫なし
販売終了
WRAYCAM-NF1000
1000万画素顕微鏡用USBカラーカメラ
USBカメラとCマウントアダプタ ユニバーサルタイプ等のセット
在庫なし
販売終了
WRAYCAM-NF120
120万画素顕微鏡用USBカラーカメラ
USBカメラとCマウントアダプタ ユニバーサルタイプ等のセット、外部トリガ端子付
在庫なし
販売終了
WRAYCAM-NF130
130万画素顕微鏡用USBカラーカメラ
USBカメラとCマウントアダプタ ユニバーサルタイプ等のセット、外部トリガ端子付
在庫なし
販売終了

特徴FEATURES

USBデジタルカメラWRAYCAM-NFシリーズは、顕微鏡写真撮影用に設計されたデジタルカメラです。

顕微鏡をPCモニタに映し出しリアルタイムに確認したり、静止画・動画の撮影を行うことができます。
高性能でありながら圧倒的な低価格でご提供しております。明視野観察や位相差観察など、比較的明るい顕微鏡像の撮影に適したカメラです。

  • パソコンと接続して使用します。WindowsでもMacでもご利用いただくことが出来ます。撮影画像の画質の設定や、撮影操作(静止画撮影・動画撮影)は付属のソフトウェアにて行います。

Windows・Macの両方に対応。制御ソフトウェアはWindows用の"WraySpect"とMac用の"Captman"が標準付属。

Windows用の制御ソフトウェア"WraySpect"は多機能なソフトウェアです。顕微鏡像の静止画や動画を簡単に撮影することができます。タイムラプス撮影も出来ます。パソコンモニタ上で顕微鏡像をリアルタイムに確認できるので、標本の位置合わせや焦点の確認が非常に簡単です。さらに撮影した画像の画像処理や、HDR合成、計測機能などが搭載されています。

Mac対応のソフトウェア"Captman"では、顕微鏡像をリアルタイムに確認したり、静止画及び動画の撮影を行うことができます。ホワイトバランスや露出の調整も、オート/マニュアルで調整可能です。シンプルな画面構成で操作もとても簡単です。

お使いいただくにはご利用のパソコンの仕様条件が満たされていることが必要です。標準付属制御ソフトウェアは以下の通りです。 下表のリンクより条件をご確認下さい。

ソフトウェア詳細
WrayView
(Windows対応)
WraySpect
(Windows対応)
Captman
(Mac対応)

TWAIN・DirectShowにも対応。SDKも無償提供。(Windows用SDK / プログラム言語 C++)。

TWAIN・DirectShowのプラグインも標準で付属しています。
また、SDKも無償で提供しておりますので用途に応じたシステムを独自開発していただくことも可能です。

SDKをご希望のお客様は弊社までお問い合わせ下さい。

お問い合せページへ
TWAIN・DirectShowプラグイン標準
SDK 対応OS 言語 対応機種
Windows用(32bit) Windows(XP/Vista/WIN7/WIN8/WIN10) 32/64bit C++ WRAYCAM-NF/SR/CL/NT/NEO・FLOYD・FLOYD LIGHT
Mac用(64bit) Mac OS X (10.7/10.8/10.9/10.10/10.11) 64bit Xcode WRAYCAM-NF/SR/CL/NT/NEO
Linux用 (32bit) Linux (kernel 2.6 or later): e.g. ubuntu15.10 32bit C, C++ WRAYCAM-NF/SR/CL
Linux用(64bit) Linux (kernel 2.6 or later): e.g. ubuntu15.10 64bit C, C++ WRAYCAM-NF/SR/CL

さまざまな顕微鏡に取り付け可能。汎用性のある仕様です。

カメラ本体は汎用マウントであるCマウントを採用。 C/CSマウント変換リングを外せばCSマウント対応します。

また、Cマウントアダプタ ユニバーサルタイプや変換アダプタが標準で付属しますので、Cマウント、CSマウントのみならず、内径23.2mmや30mm、30.5mmの鏡筒に取付けることも可能です。

標準的な顕微鏡であれば他社製の顕微鏡であってもほぼ全ての顕微鏡でご利用いただけます。三脚用ネジ穴も付いていますので三脚に装着することもできます

対応する鏡筒の形状・サイズ

Cマウント、CSマウントだけでなく、標準で付属するCマウントアダプタ ユニバーサルタイプや変換アダプタを併用することにより鏡筒の内径が23.2mm、30mm、30.5mmの顕微鏡にも装着できるので、Cマウント鏡筒のない単眼や双眼顕微鏡においても取付可能です。

顕微鏡への取付

顕微鏡へのWRAYCAM取付方法

WRAYCAM取付方法専用ページへ

画像サイズとプリントサイズの関係

パソコンモニタ上では画質の差はありません。撮影時の解像度によりプリントアウトできるサイズが異なります。パンフレットなどの商業印刷レベルでは基準が350dpiといわれます。一般的には300~350dpiあれば写真画質であると言えます。

W×H 200dpi 300dpi 350dpi
640×480(約30万画素) 8.13cm×6.1cm 5.42cm×4.06cm 4.64cm×3.48cm
NF300 2040×1528(約300万画素) 25.91cm×19.41cm 17.27cm×12.94cm 14.80cm×11.09cm
NF500 2584×1936(約500万画素) 32.82cm×24.59cm 21.88cm×16.39cm 18.75cm×14.05cm

※参考:A4サイズ 29.7cm×21.0cm、B5サイズ 25.7cm×18.2cm、A5サイズ 21.0cm×14.8cm、はがきサイズ 14.8cm×10.5cm、L版サイズ 12.7cm×8.9cm
※プリントサイズの1辺の大きさ(cm)=(画素数÷解像度(dpi))×2.54

サンプル画像

画像をクリックすると大きい画像が開きます。(ブラウザによっては表示された画像が縮小されている場がありますのでご注意下さい。)

NF300 NF500
microgram_nf300_01 microgram_nf300_06 microgram_nf500_01 microgram_nf500_04
158KB 124KB 1.39MB 1.08MB

仕様SPECIFICATION

本仕様表は左右にスクロール可能です。

仕様 WRAYCAM-NF300 WRAYCAM-NF500
センサータイプ CMOS
映像素子 1/2" 1/2.5"
ピクセルサイズ 3.2μm X 3.2μm 2.2μm X 2.2μm
解像度 2040 X 1528 2584 X 1936
1016 X 760 Skip 1272 X 952 Skip2
632 X 472 Skip 632 X 472 Skip4
1016 X 760 Bin 1272 X 952 Bin2
632 X 472 Bin 632 X 472 Bin4
フィルタ RGB Bayer Pattern
マウント Cマウント/ CSマウント
フレームレート 6fps (2040 X 1528) 4fps (2584 X 1936)
39fps (1016 X 760 Skip) 14fps (1272 X 952 Skip2)
76fps (632 X 472 Skip) 40fps (632 X 472 Skip4)
32fps (1016 X 760 Bin) 11fps (1272 x 952 Bin2)
45fps (632 X 472 Bin) 17fps (632 X 472 Bin4)
SDカード -
RGB出力 24 bit
露出制御 オート/マニュアル
露出時間
 - WraySpect 0.1mS-0.6S 0.1mS-3S
 - Captman 0.2mS-1.2S 0.2mS-6S
ファイル保存形式
 - WraySpect 静止画:.jpg/.bmp/.tif/.raw 動画:.avi
 - Captman 静止画:.jpg/.bmp/.tif/.png/.raw  動画:.mov
 - HDMI -
ホワイトバランス オート/マニュアル
スキャンモード プログレッシブ
シャッター Electronic rolling shutter
量子効率 量子効率 量子効率
(グラフをクリックすると拡大表示されます。)
感度 1.0V/Lux-sec(550nm) 1.4V/Lux-sec(550nm)
ローパスフィルタ透過率 ローパスフィルタ透過率
(グラフをクリックすると拡大表示されます。)
SDK Windows (XP/Vista/WIN7/WIN8/WIN10) 32/64bit
Mac OS X(10.7/10.8/10.9/10.10/10.11) 64bit
Linux (kernel 2.6 or later): e.g. ubuntu15.10 32bit
Linux (kernel 2.6 or later): e.g. ubuntu15.10 64bit
SDK言語 Windows 32/64bit:C++
Mac 64bit:C++
Linux 32bit:C,C++
Linux 66bit:C,C++
S/N 比 43dB 35.5dB
ダイナミックレンジ >54dB >60dB
HDMI 映像出力 -
電源出力 / 電源入力 -
動作温度 / 動度湿度 0~60℃ / 45~83%(但し結露しないこと) 0~60℃ / 45~84%(但し結露しないこと)
OSDディスプレイ -
カメラ本体寸法(W×D×H) 88×70×41(mm)
本体重量約 248g
USBケーブル長さ 1.8m
HDMIケーブル長さ -
システムチャート USBカメラWRAYCAM システムチャートPDFファイル(237K)
取扱説明書ダウンロード 取扱説明書PDFファイル(8.12MB)
カタログダウンロード WRAYCAM-NFシリーズ カタログPDFファイル(377KB)
