顕微鏡 レイマーHOME › 製品一覧 › 顕微鏡用カメラ一覧 › WRAYCAM-SRシリーズ
WRAYCAM-SRシリーズ
  • WRAYCAM-SRシリーズ

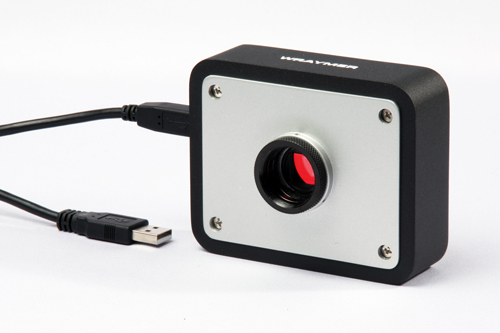

  • SR300 USBデジタルカメラ
  • SR300 レンズ面
  • 顕微鏡用USBデジタルカメラWRAYCAM-SRシリーズ 側面観
  • 顕微鏡用USBデジタルカメラWRAYCAM-SRシリーズ 側面観
  • 顕微鏡用USBデジタルカメラWRAYCAM-SRシリーズ トリガ端子
  • 接続イメージ
  • 使用イメージ
  • 同梱品一式
  • SR300図面

外部トリガ機能の搭載により、外部トリガ入力に同期した静止画像の撮影が可能です。センサなどと組み合わせてカメラのシャッタータイミングをコントロールすることができ、幅広く応用できます。

  • sCMOS
  • 解像度1.3MP~3.0MP
  • Windows・MAC対応
  • 蛍光観察

高速・高感度sCMOSカメラ WRAYCAM-SRシリーズ

高感度な次世代イメージセンサーsCMOS (scientific CMOS)を搭載。高感度、高速フレームレート、超低読み出しノイズ、ハイダイナミックレンジなど、CCDカメラやCMOSカメラを圧倒するパフォーマンスで、高品位な画像取得を可能にしました。

12bit A/Dコンバータ搭載。像の細部までコントラストを損失せず高画質に記録することができます。

蛍光観察のような微光イメージングにも適しています。高速フレームレートにより、蛍光観察のような微光量な状況下でもコンピュータ画面上でターゲットのピント合わせやライブモニタリングをストレスなく行うことができます。

更に、WRAYCAM-SR130M(130万画素モノクロカメラ)では、カラーフィルタによる干渉がなく超高感度の撮影が可能です。低照度でもカラー撮影では再現しにくい細胞からの僅かな蛍光を捉えることができるため、生きている細胞の撮影などに適しています。

制御ソフトウェア"WraySpect(Windows対応)"と"Captman(Mac対応)"が標準で付属します。

WRAYCAM-SR130M
130万画素高速・高感度sCMOSモノクロカメラ
USBカメラとCマウントアダプタ ユニバーサルタイプ等のセット、外部トリガ端子付
在庫なし 納期お問合せ下さい
¥189,000-
(税抜・送料当社負担)
個数
WRAYCAM-SR130
130万画素高速・高感度sCMOSカラーカメラ
USBカメラとCマウントアダプタ ユニバーサルタイプ等のセット、外部トリガ端子付
在庫なし 販売終了
  販売終了
WRAYCAM-SR300
300万画素高速・高感度sCMOSカラーカメラ
USBカメラとCマウントアダプタ ユニバーサルタイプ等のセット、外部トリガ端子付
在庫なし
  販売終了

特徴FEATURES

USBデジタルカメラWRAYCAM-SRシリーズは、Scientific CMOS素子搭載の高感度・高フレームレートの顕微鏡写真撮影用デジタルカメラです。

読み出しノイズが非常に低く、またハイダイナミックレンジなカメラです。暗い画像の撮影に強いカメラです。12bit A/Dコンバータ搭載。ライブビュー観察、静止画・動画の撮影を行うことができます。

明視野観察のような明るい像の撮影から蛍光観察のような暗い像の撮影まで、幅広くご利用いただくことが出来ます。高性能・高機能でありながらも超低価格でご提供しております。

  • 使用にはパソコンが必要です。画質設定、撮影操作(静止画撮影・動画撮影)は付属のソフトウェアにて行います。

WindowsでもMacでもご利用頂けます。ソフトウェアは"WraySpect (Windows用)"と"Captman (Mac用)"が標準で付属。

Mac対応のイメージングソフトウェア"Captman"は、パソコンモニタ上に顕微鏡像をリアルタイムに映し出したり、静止画、動画の撮影が可能です。シンプルな画面構成で操作も簡単です。

Windows用のソフトウェア"WraySpect"では、顕微鏡像の静止画・動画の撮影機能や、パワフルな画像処理機能が搭載されています。タイムラプス撮影、蛍光画像合成、HDR合成、計測機能などの便利な機能が詰まっています。

標準付属制御ソフトウェアは以下のふたつです。下表のリンクよりパソコンの推奨環境をご確認下さい。

ソフトウェア詳細
WrayView
(Windows対応)
WraySpect
(Windows対応)
Captman
(Mac対応)

さまざまな鏡筒に簡単に取り付け可能です。

カメラの取付部は一般的なCマウントです。CSマウントにも取り付け可能です。弊社の顕微鏡のみならず他社製の顕微鏡にも装着可能です。三脚用ネジ穴を備えておりますので三脚などに取り付けることも可能です。

取付可能な鏡筒形状

CマウントやCSマウントに取り付け可能であるほか、標準付属のCマウントアダプタ ユニバーサルタイプや変換アダプタを併用すると鏡筒内径23.2mm、30mm、30.5mmの顕微鏡にも簡単に取付けることができますので、Cマウントの鏡筒がない単眼や双眼の顕微鏡でも使用可能です。

顕微鏡への取付

顕微鏡へのWRAYCAM取付方法

WRAYCAM取付方法専用ページへ

画像サイズとプリントサイズの関係

パソコンモニタ上では画質の差はありません。撮影時の解像度によりプリントアウトできるサイズが異なります。パンフレットなどの商業印刷レベルでは基準が350dpiといわれます。一般的には300~350dpiあれば写真画質であると言えます。

W×H 200dpi 300dpi 350dpi
640×480(約30万画素) 8.13cm×6.1cm 5.42cm×4.06cm 4.64cm×3.48cm
SR130 1272×1016(約130万画素) 16.15cm×12.90cm 10.77cm×8.60cm 9.23cm×7.37cm
SR130M 1272×1016(約130万画素) 16.15cm×12.90cm 10.77cm×8.60cm 9.23cm×7.37cm
SR300 2040×1528(約300万画素) 25.91cm×19.41cm 17.27cm×12.94cm 14.80cm×11.09cm

※参考:A4サイズ 29.7cm×21.0cm、B5サイズ 25.7cm×18.2cm、A5サイズ 21.0cm×14.8cm、はがきサイズ 14.8cm×10.5cm、L版サイズ 12.7cm×8.9cm
※プリントサイズの1辺の大きさ(cm)=(画素数÷解像度(dpi))×2.54

サンプル画像

画像をクリックすると大きい画像が開きます。(ブラウザによっては表示された画像が縮小されている場がありますのでご注意下さい。)

SR130 SR130M SR300
microgram_sr130_02 microgram_sr130_05 microgram_sr130_06 microgram_sr130_07 microgram_sr130m_02 microgram_sr300_01 microgram_sr300_02 microgram_sr300_03
168KB 171KB 213KB 299KB 85KB 526KB 104KB 116KB

仕様SPECIFICATION

左右にスクロール可能です。

仕様 WRAYCAM-SR130 WRAYCAM-SR300 WRAYCAM-SR130M
センサータイプ sCMOS
映像素子 1/3" 1/2.8" 1/3"
ピクセルサイズ 3.63μm X 3.63μm 2.5μm X 2.5μm 3.63μm X 3.63μm
解像度 1272 X 1016 2040 X 1528 1272 X 1016
660 X 504 Bin 1016 X 760 2x2Bin 660 X 504 Bin
632 X 504 Bin* 676 X 504 3x3Bin 1272 X 792 ROI
2544 X 2032(静止画のみ) 4080 X 3056(静止画のみ) 648 X 472 ROI
    2544 X 2032(静止画のみ)
フィルタ RGB Bayer Pattern RGB Bayer Pattern -
マウント Cマウント/ CSマウント
フレームレート 23fps (1272 X 1016) 7fps (2040 X 1528 ) 23fps (1272 X 1016)
41fps (660 X 504 Bin) 29fps (1016 X 760 2x2Bin) 45fps (660 X 504 Bin)
15fps (632 X 504 Bin*) 43fps (676 X 504 3x3Bin) 30fps (1272 X 792 ROI)
- - 84fps (648 X 472 ROI)
SDカード -
RGB出力 24/48 bit 24/48 bit 8 bit/16 bit
露出制御 オート/マニュアル
露出時間
 - WraySpect 0.1mS-17.5S 0.1ms-9.5S 0.1ms-17.5S
 - Captman 0.1mS-16.7S 0.1ms-8S 0.1ms-16.7S
ファイル保存形式
 - WraySpect 静止画:.jpg/.bmp/.tif/.raw 動画:.avi
 - Captman 静止画:.jpg/.bmp/.tif/.png/.raw  動画:.mov
 - HDMI -
ホワイトバランス オート/マニュアル
スキャンモード プログレッシブ
シャッター Electronic rolling shutter
量子効率 量子効率 量子効率 量子効率
(グラフをクリックすると拡大表示されます。)
感度 460mV (imaging condition: luminance 706 cd/㎡, color temperature 3200K halogen source at F5.6) 200mV (imaging condition: luminance 706 cd/㎡, color temperature 3200K halogen source at F5.6) 460mV (imaging condition: luminance 706 cd/㎡, color temperature 3200K halogen source at F5.6)
ローパスフィルタ透過率 量子効率 量子効率 量子効率
(グラフをクリックすると拡大表示されます。)
SDK Windows (XP/Vista/WIN7/WIN8/WIN10) 32/64bit
Mac OS X(10.7/10.8/10.9/10.10/10.11) 64bit
Linux (kernel 2.6 or later): e.g. ubuntu15.10 32bit
Linux (kernel 2.6 or later): e.g. ubuntu15.10 64bit
SDK言語 Windows 32/64bit:C++
Mac 64bit:C++
Linux 32bit:C,C++
Linux 69bit:C,C++
S/N 比 42.5dB 38dB 42.5dB
ダイナミックレンジ 75.3dB >69dB >74dB
HDMI 映像出力 -
電源出力 / 電源入力 -
動作温度 / 動度湿度 -10-60℃/45~85%(但し結露しないこと) 0-60℃/45~85%(但し結露しないこと) 0-60℃/45-85%(但し結露しないこと)
OSDディスプレイ -
カメラ本体寸法(W×D×H) 104×83×36(mm)
本体重量約 300g
USBケーブル長さ 1.8m
HDMIケーブル長さ -
システムチャート USBカメラWRAYCAM システムチャートPDFファイル(261K)
取扱説明書ダウンロード 取扱説明書PDFファイル(8.15MB)
カタログダウンロード WRAYCAM-SRシリーズ カタログPDFファイル(432KB)

※ROI (Region Of Interest)
