顕微鏡 レイマーHOME › 製品一覧 › 顕微鏡用照明装置一覧 › 紫外線LEDスポットライトDLS90UV
紫外線LEDスポットライトDLS90UV
  • 側面観
  • 前面観
  • 背面観
  • 背面電源部
  • 梱包一式
  • 梱包一式
  • 梱包一式
  • 梱包一式

紫外線と白色光、2つの光源を搭載したフレキシブルアーム型LEDスポットライト

ピーク波長365nmのUVライト(UV-A波長)と、高輝度白色光照明(色温度:6500K)を搭載したLEDスポットライトです。

従来製品のUVリングライトUVW365よりも紫外線強度が高く、検出力に優れています。
紫外線を利用して蛍光体の励起が可能です。蛍光磁粉探傷検査・蛍光浸透探傷検査・漏洩検査、コンタミネーション検査など様々な用途でご利用頂けます。

紫外線・白色光それぞれに独立調整が可能。

更に3WAY切換スイッチにより、紫外線のみ点灯・白色光のみ点灯・両方点灯が簡単に行えますので、紫外線・白色光それぞれの光量を一定に保ったまま光源の切り換えができます。

顕微鏡用スタンド支柱(角柱・円柱)に取り付けるための取付金具、卓上に設置するためのスタンドが標準付属します。
卓上スタンドは顕微鏡スタンドの下に挿入することができ、省スペースで使用できます。

実体顕微鏡やビデオマイクロスコープをはじめ、顕微鏡用の照明装置としてはもちろん、目視での検査にもご利用いただけます。

紫外線LEDスポットライトDLS90UV
在庫僅少 納期1~3営業日以内
¥52,000-(税抜)
税込¥57,200、送料当社負担
個数

特徴FEATURES

優れた検出力の紫外線LEDライト

本製品は高い紫外線強度を持ち、紫外線検査に適したピーク波長365nmのUVライト(UV-A波長)を採用しています。紫外線に反応する対象物(繊維くず・蛍光試薬・不可視インク・フラックス等)を容易に検出できます。

電子基板

樹脂

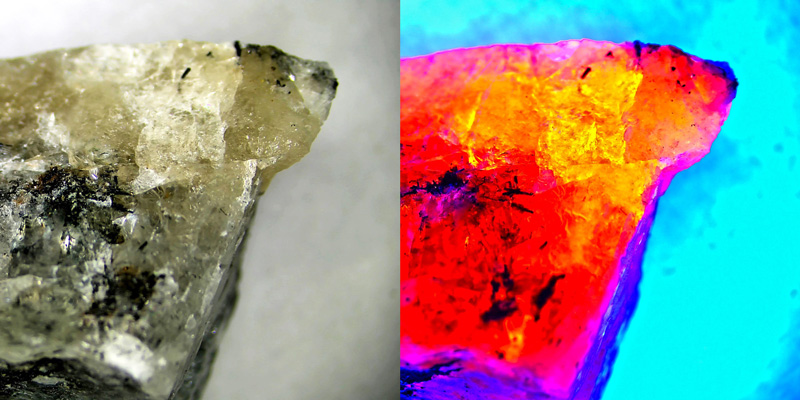

鉱物

  • 蛍光試薬の励起
  • 蛍光磁粉探傷検査

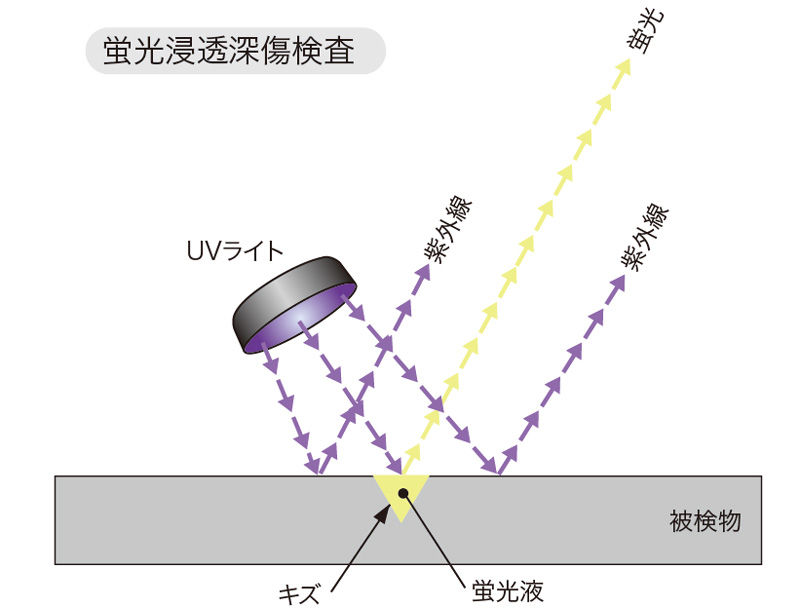

  • 蛍光浸透探傷検査
  • 紫外線硬化樹脂
  • 金属部品等の非破壊検査
  • 電子基板のフラックスの残留・異物の確認
  • 電子基板のコンフォーマルコーティングの検査
  • 紙幣などの偽造防止マークの確認
  • 製品上の不可視インクの確認
  • 鉱物の蛍光確認
  • 繊維クズの確認
  • 樹脂・油脂などのコンタミネーション・漏洩の確認

【注意】

UV-Aの中でも比較的波長が長い紫外線であるため、生体への危険性が小さく、適切に使用すれば人体への影響はありませんが、必要に応じて、皮膚の保護(手袋、日焼け止め)や目の保護用のゴーグルを併用して下さい。また絶対に光源を直視しないでください。試料の蛍光物質が少ない場合などは見かけ上暗く見えるので、照射している紫外線量が少ないと誤認しがちですが、実際には紫外線が発光されていますので注意が必要です。

紫外線・白色光はそれぞれ独立して光量調整が可能。

紫外線用・白色光用の光量調整ダイヤルが備わっており、それぞれを最適な光量に調整できます。

電源スイッチ側光量調整ダイヤル

電源スイッチ側光量調整ダイヤル

製品背面

製品背面

DCジャック側光量調整ダイヤル

DCジャック側光量調整ダイヤル

3WAY切換スイッチ

3WAY切換スイッチにより、紫外線のみ点灯・白色光のみ点灯・両方同時点灯を容易に切り換えられます。
これにより、試料の紫外線下像と白色光下像を同じ画角で観察できます。また紫外線と白色光を混ぜて使用することも可能です。

一度決めた光量を変更せずに紫外線と白色光を切り換えられるため、同じ照明条件で光源を切換ながらの検査がすばやく行えます

3WAYスイッチ

3WAYスイッチ

UV点灯

UV点灯

白色LED点灯

白色LED点灯

照射方向をそれぞれ自由に決められる、2本のフレキシブルアーム

対物レンズ

2本のフレキシブルアームタイプの光源のため、それぞれの光源の照射方向を自由に決められます。

卓上スタンドや円柱・角柱へ取り付けられる金具が付属します。

卓上スタンド
厚さ2mm の薄型設計なので、顕微鏡スタンドの下に挿入することができ、省スペースな設計となっています。

卓上スタンド
卓上スタンド使用例

卓上スタンド使用例

円柱用取付具
下記のサイズに適合する円柱に装置を固定することができます。

円柱用取付具
円柱用取付具使用例

円柱用取付具使用例

角柱用取付具(大・小)
下記のサイズに適合する角柱に装置を固定することができます。

角柱用取付具(大・小)
角柱用取付具使用例

角柱用取付具使用例

仕様SPECIFICATION

本仕様表は左右にスクロール可能です。

LED UV-A波長紫外線LED(ピーク波長365nm) / 高輝度白色LED(色温度6500K)
推奨作業距離 30 - 90mm
消費電力 3W + 3W
電源入力 AC100-240V / 50-60Hz ワールドワイド電源仕様
電源出力 DC5V2A
寸法 メインユニット:61 x 53 x 125mm(コネクタ部含まず)
フレキシブルアーム長さ:573mm(先端ランプハウジング含む)
ランプハウジング外径:25mm
コード長 ACアダプタケーブル長1.6m
重量 1.1kg(円柱・角柱取付器具を除く)
寸法図 紫外線LEDスポットライトDLS90UV図面(PDFファイル 16KB)
カタログダウンロード 紫外線LEDスポットライトDLS90UV カタログPDFファイル(698KB)
※外観・仕様は若干の変更がある場合があります。
