顕微鏡 レイマーHOME › 製品一覧 › 蛍光顕微鏡一覧 › AXJ-5350TPHFL 倒立型蛍光顕微鏡
AXJ-5300TPHFL
  • AXJ-5300TPHFL

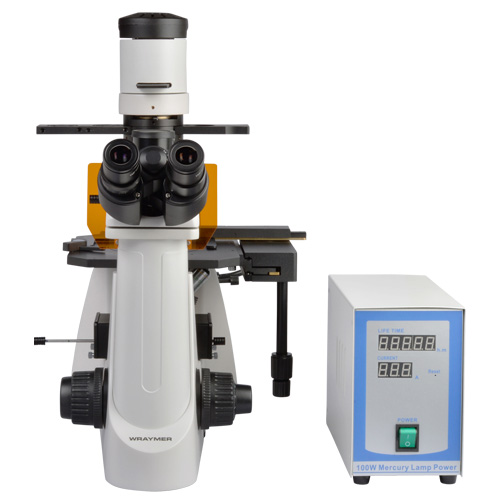

  • 正面観
  • 側面観
  • 落射蛍光ユニット
  • 蛍光フィルタ
  • ワイドメカニカルステージ
  • Cマウントアダプタ付の三眼鏡筒
  • 標本ホルダー
  • フィルタキューブ

蛍光・明視野・位相差 1台3役のルーチン顕微鏡

位相差顕微鏡AXJ-5350TPHに落射蛍光ユニットを組み込んだ、倒立型蛍光顕微鏡です。1台で蛍光・明視野・位相差の3つの用途に対応しています。
4種のロングパス蛍光フィルタキューブ(B、G、V、UV励起)と、蛍光試薬別に選べる10種のバンドパス蛍光フィルタキューブの計14種の蛍光フィルタキューブをラインナップ。GFPやFITC、DAPIやAlexaなど、使用する試薬や用途に応じた蛍光フィルタキューブをお選びいただけます。
明視野専用対物レンズと位相差専用対物レンズが各3種(4倍, 10倍, 20倍)、計6本が標準付属。位相差用対物レンズで明視野観察を兼用する他メーカー品に比べ、明視野観察時によりシャープな顕微鏡像が得られます。

総合倍率はバイオ研究分野で広く利用されているx40, x100, x200 (明視野/位相差)に対応。蛍光フィルタキューブは同時に最大3つまで装着可能。観察法の切り替えがスムーズに行えます(例:蛍光(G励起)→蛍光(B励起)→蛍光(UV励起)→明視野→位相差)。

標準でCマウントのカメラポート(0.5倍)を有しているので、撮影機器を簡単に取り付け可能。高品質プランアクロマート対物レンズ、広視野接眼レンズ、長作動コンデンサを搭載し、視野の隅々まで明るくクリアな像を実現します。

バイオ分野におけるルーチン観察用途に最適です。

倒立型蛍光顕微鏡AXJ-5350TPHFL
AXJ-5350TPH本体、明視野対物レンズ3種、
位相差対物レンズ3種、ワイドメカニカルステージ、
標本ホルダー3種、落射蛍光ユニット
※蛍光フィルタキューブ無し
受注生産 納期2~3ヵ月
¥800,000-
(税抜・送料当社負担)
ご注文につきましては、
下記にてご案内しております。
顕微鏡+蛍光フィルタキューブでの販売となります。
組み合わせる蛍光フィルタキューブを選択してください。
※落射蛍光ユニット内には、同時に3つまで蛍光フィルタキューブをインストール可能です。
ロングパス蛍光フィルタキューブ
フィルタキューブ(B)
¥62,000-(税抜)
フィルタキューブ(G)
¥62,000-(税抜)
フィルタキューブ(UV)
¥62,000-(税抜)
フィルタキューブ(V)
¥62,000-(税抜)
バンドパス蛍光フィルタキューブ
DAPI
フィルタキューブ
¥85,000-
BFP
フィルタキューブ
¥85,000-
CFP
フィルタキューブ
¥85,000-
GFP
フィルタキューブ
¥85,000-
FITC
フィルタキューブ
¥85,000-
YFP
フィルタキューブ
¥85,000-
CY3
フィルタキューブ
¥85,000-
TRITC
フィルタキューブ
¥85,000-
TexasRed
フィルタキューブ
¥85,000-
CY5
フィルタキューブ
¥85,000-
蛍光フィルタキューブ組合せによる御見積・ご購入、購入前のデモ機による実機確認(法人のお客様に限ります)は以下のフォームよりお問い合わせくださいませ。
お問い合せページへ

特徴FEATURES

14種の蛍光フィルタキューブをご用意。ご使用用途に合った蛍光フィルタキューブをお選びいただけます。

蛍光タンパク質や一般的な蛍光試薬の観察に幅広く対応できるG, B, V, UVの4種のロングパス蛍光フィルタキューブ、特定の試薬の観察用の10種のバンドパス蛍光フィルタキューブをご用意しています。合計14種の蛍光フィルタキューブから、ご使用用途に合ったご希望のフィルタをお選びいただけます。コストパフォーマンスの高さで好評いただいていた前身機種AXJ-5300TPHFLの魅力はそのままに、ご用途に合わせた蛍光フィルタキューブが選択できるようになりました。

蛍光ユニット内に最大3つの蛍光フィルタキューブを同時に搭載可能。3つの蛍光フィルタキューブをスムーズに切り換えられるので、3種の蛍光色素で標識した蛍光試料の観察がストレスなく行えます。さらに3つの蛍光フィルタを装着した状態でも、明視野・位相差の観察が可能です。例えば、蛍光(G励起)→蛍光(B励起)→蛍光(UV励起)→明視野観察→位相差観察、のような観察法の切換えが簡単にでき、この価格帯の蛍光顕微鏡では群を抜いた仕様です。

高品位な位相差・明視野観察像

位相差専用対物レンズ(4倍, 10倍, 20倍)と明視野専用対物レンズ(4倍, 10倍, 20倍)の6本が標準付属。同じ対物レンズで明視野・位相差を兼用しないため、各観察法でシャープな顕微鏡像が得られます。

B励起

蛍光観察(B励起)

G励起

蛍光観察(G励起)

UV励起

蛍光観察(UV励起)

明視野観察

明視野観察

位相差像

位相差観察

ワイドメカニカルステージ

作業スペースの広い200mm(W)X235mm(D)のステージには、96穴マイクロプレートやプラスチックディッシュの精密移動が可能なメカニカルステージを標準装備しています。

3種の標本ホルダ(φ35mm、φ54mm、φ65mm)が付属しており、プラスチックディッシュやスライドガラスなどに適合します。
メカニカルステージは脱着可能で、プレーンステージとしても使用可能です。

メカニカルステージ+96穴プレート

96穴プレート使用時

メカニカルステージ+標本ホルダ+35mmペトリ皿メカニカルステージ+標本ホルダ+35mmペトリ皿

35mmペトリ皿使用時

メカニカルステージ+標本ホルダ+プレパラート

スライドグラス使用時

プレーンステージ+クレンメル

プレーンステージ

蛍光観察に最適なカメラもご用意しています

蛍光像の撮影に適したUSBデジタルカメラとして超高感度センサー搭載のWRAYCAM-VEXシリーズ、冷却CCDカメラWRAYCAM-ALASKAシリーズをご用意。微光イメージングにおいて、低ノイズでクリアな顕微鏡写真の撮影が可能です。

顕微鏡用USBデジタルカメラ WRAYCAM-VEX

WRAYCAM-VEXシリーズ

量子効率の高い超高感度SONY製CMOSセンサーを搭載。
非冷却カメラでありながら長時間露出が可能な微光イメージング用モノクロデジタルカメラWRAYCAM-VEX230M、クラス最高峰の超高感度・超高速フレームレートの顕微鏡用カラーデジタルカメラWRAYCAM-VEX120の2機種をご用意。
像追随性も非常に高く、蛍光イメージングのみならず素早く動く標本の明視野観察・位相差観察にもご利用いただける顕微鏡用カメラです。

顕微鏡用USBデジタルカメラ WRAYCAM-ALASKA

WRAYCAM-ALASKAシリーズ

SONY製の高解像度600万画素センサー ExView HAD CCDⅡ(ICX694)を搭載した冷却カラーCCDカメラです。ピクセルサイズが大きく、受光面積の広い1インチ大型センサーです。
2段ペルチェ式冷却機能を備え、長時間露出時に発生しやすい熱ノイズの発生を抑制します。最長1時間の露出が可能です。
高度な演算アルゴリズムの12bit画像処理エンジンを搭載。
微弱蛍光の撮影に最適で、低ノイズで色再現性に優れた高精細な画像が得られます。

仕様SPECIFICATION

本仕様表は左右にスクロール可能です。

光学系 無限遠補正光学系 (結像レンズ F=200mm)
接眼レンズ 広視野、ハイ・アイポイント(メガネをかけたままでの検鏡が可能) 10X(22mm)
対物レンズ プランアクロマート対物レンズ
倍率 光学系 開口数(NA) 作動距離
(W.D.)(mm)
カバーグラス補正
(mm)
4X 乾燥系 0.10 21 -
10X(長作動) 乾燥系 0.25 8 -
20X(長作動) 乾燥系 0.40 6 1.2
プランアクロマート位相差用対物レンズ
倍率 光学系 開口数(NA) 作動距離
(W.D.)(mm)
カバーグラス補正
(mm)
4X 乾燥系 0.10 21 -
10X(長作動) 乾燥系 0.25 8 -
20X(長作動) 乾燥系 0.40 6 1.2
レボルバ 5穴
鏡筒 三眼(30°、光路切替 双眼部:撮影直筒=0%:100%、100%:0%)、瞳孔間距離調整範囲:52~75mm
コンデンサ コンデンサ(着脱可)、開口数(N.A.)0.30、作動距離(W.D.)72mm、虹彩絞り付き
焦準 粗微動同軸焦点システム(テンション調整機構付、最少目盛り0.001mm)
ステージ 200mm(W)X235mm(D)、可動域:120mm(W)X80mm(D)
標本ホルダー3種(φ35mm、φ54mm、φ65mm)、丸穴ステージプレート(φ25mm)、クレンメル付属
照明 明視野/位相差観察用:6V30Wハロゲン照明(クリティカル照明)、無段階光量調整機構付
蛍光観察用:100W水銀ランプ
電源 顕微鏡本体:入力AC100~240V(50/60Hz)、出力DC1.5~1.6V、30W
蛍光用電源ユニット:入力AC110/220V(50/60Hz)、出力DC18~40V 3.6~4.9A
カメラアダプタ 0.5倍CマウントアダプタAXJ用
蛍光フィルタ フィルタブロック 励起フィルター ダイクロイックミラー 吸収フィルタ
UV励起 340~380nm 400nm 420nm
V励起 400~440nm 450nm 475nm
B励起 465~495nm 505nm 515nm
G励起 527.5~552.5nm 565nm 590nm
励起波長グラフ(グラフをクリックすると拡大表示されます。)
励起波長グラフ
バンドパス蛍光フィルタキューブ名 DAPI BFP CFP GFP
フィルタ仕様 励起
フィルタ
ダイクロ
イック
ミラー
吸収
フィルタ
励起
フィルタ
ダイクロ
イック
ミラー
吸収
フィルタ
励起
フィルタ
ダイクロ
イック
ミラー
吸収
フィルタ
励起
フィルタ
ダイクロ
イック
ミラー
吸収
フィルタ
342~
389nm
395nm 425~
470nm
381~
399nm
416nm 430~
490nm
426~
460nm
458nm 467~
499nm
457~
487nm
495nm 502~
537nm
透過率 >80%  >80%  >90%  >80%  >80%  >90%  >80%  >80%  >90%  >80%  >80%  >90%
対応する蛍光試薬 DPH, AMCA-X, MEQ, AMC, AMCA, DMACA, 4-Methylumbelliferone, 6-Amino-Quinolin, 7-Hydroxy-4-Methylcoumarin, ß-methlyumbelliferone, ABQ, Alexa Fluor® 350, Aminocoumarin, Bis-aminophenyl-oxadizole, Bisbenzamide (Hoechst 33258), Blue GFP, CellTracker™ Blue CMAC, Coumarine maleimide (CPM). 1,8-ANS, 7-hydroxycoumarin-3-carboxylic acid (Hydroxycoumarin),ANS, Bimane, Calcofluor White, Coumarin, Coumarin Phalloidin,Fluorescamine, Fluorescamine 9-Amino-6-Chloro-2-Methoxyacridine (AMCA), ACMA (9-Amino-6-Chloro-2-Methoxyacridine), Acridine homodimer, Astrazon Yellow 7 GLL, ATTO425™, Cerulean, CFP (Cyan GFP), Cypet, DABCSH 3,3'-diheptyloxacarbocyanine iodide (DIOC7(3)), CopGFP,DIOC7(3) (3,3'-diheptyloxacarbocyanine iodide), EmGFP (Emerald), GFP (S65C), GFP(S65L).

スペクトログラム
(グラフをクリックで拡大表示)

DAPI スペクトログラム BFP スペクトログラム CFP スペクトログラム GFP スペクトログラム
バンドパス蛍光フィルタキューブ名 FITC  YFP  CY3  TRITC
フィルタ仕様 励起
フィルタ
ダイクロ
イック
ミラー
吸収
フィルタ
励起
フィルタ
ダイクロ
イック
ミラー
吸収
フィルタ
励起
フィルタ
ダイクロ
イック
ミラー
吸収
フィルタ
励起
フィルタ
ダイクロ
イック
ミラー
吸収
フィルタ
455~
495nm
500nm 475~
525nm
488~
512nm
520nm 528~
555nm
521~
551nm
562nm 573~
613nm
532~
554nm
561nm 573~
613nm
透過率 >80%  >80%  >90%  >80%  >80%  >90%  >80%  >80%  >90%  >80%  >80%  >90%
対応する蛍光試薬 5-Carboxyfluorescein, 5-Chloromethylfluorescein, diacetate, 5-FMA,5-(pentafluorobenzoylamino) fluorescein, Acridine Orange, Alexa Fluor® 488, ATTO495™, Auramine O, Azami Green, Calcium Green™-1, Cy2™, EmGFP (Emerald), FITC (Fluorescein-isothiocyanate), Leucopho PAF. 5-(and-6)-carboxy-2', 7'-dichlorofluorescein (DCFH), Calcium Green™ -1,Calcium Green™ -2, Calcium Green™ -5N, DCFH (5-(and-6)-carboxy-2', 7'-Dichlorofluorescein). Astrazon Red 6B, B Phycoerythrin, BODIPY® R, BODIPY® TMR-X, Calcium Orange™, CellTracker™ Green Bodipy®, Ethidium Bromide, Evans Blue, FluoSpheres® Nile Red, Genacryl Brilliant Red B, Hexidium lodide. ATTO 550™ , B Phycoerythrin, BODIPY® R, BODIPY® TMR-X, Evans Blue,FluoSpheres® Nile Red.

スペクトログラム
(グラフをクリックで拡大表示)

FITC スペクトログラム YFP スペクトログラム CY3 スペクトログラム TRITC スペクトログラム
バンドパス蛍光フィルタキューブ名 Texas Red  CY5
フィルタ仕様 励起
フィルタ
ダイクロ
イック
ミラー
吸収
フィルタ
励起
フィルタ
ダイクロ
イック
ミラー
吸収
フィルタ

545~
575nm
585nm 595~
665nm
608~
648nm
660nm 672~
712nm

透過率 >80%  >80%  >90%  >80%  >80%  >90%
対応する蛍光試薬 Basic Fuchsin (Feulgen, Pararosaniline), BOBO™ -3, Calcium Crimson™,eqFP611, Evans Blue, Feulgen (Basic Fuchsin, Pararosaniline). CY5

スペクトログラム
(グラフをクリックで拡大表示)

Texas Red スペクトログラム CY5 スペクトログラム
その他付属品 ランプハウス(100W水銀)、蛍光用電源ユニット、フィルタブロック切換用フィルタケース、位相差 スライダ、環状絞り(4倍用、10倍/20倍兼用)、芯出し望遠鏡、アイシールド、フィルタ(ブルー、グリーン、イエロー)、100W水銀ランプ(スペ ア、蛍光用)、6V30Wハロゲン球(スペア、明視野用)、3.15Aヒューズ(スペア、明視野用)、5Aヒューズ(スペア、蛍光用)、六角レンチ、ビニール製ダストカバー、遮光板
重量 約17kg(顕微鏡本体含む、蛍光用電源ユニット除く)
約2.5kg(蛍光用電源ユニットのみ)
寸法 220mm(W)×674mm(D)×521mm(H)(顕微鏡本体含む、蛍光用電源ユニット除く)
105mm(W)×250mm(D)×187mm(H)(蛍光用電源ユニットのみ)
図面 サイズ表
カタログダウンロード 倒立型蛍光顕微鏡AXJ-5350TPHFL カタログPDFファイル(3.12MB)
