製品概要
3種類の励起光源（UV励起、B励起、G励起）を搭載した、正立型顕微鏡用のLED落射蛍光ユニット（マルチチャンネル）
正立顕微鏡用のLED落射蛍光ユニットで、励起光源は、UV、B、Gの3種類を搭載しています。生物顕微鏡NX-4100TLに取付可能です。
蛍光フィルタは蛍光フィルタは最大３つまで搭載可能、明視野観察を行わない場は最大4つまで装着可能です。ユーザーサイドで任意の蛍光フィルタをインストールしていただける構造です。
蛍光フィルタは高品質なChroma製。DAPI、GFP、FITC、Alexa Fluor、Rhodamine、TRITC（Rhodamine）、TexasRed、Cy3等々、代表的な蛍光色素に対応出来るよう、全8種類のラインナップです。ご使用用途に合うものをお選び下さい。
・ロングパスフィルタ：4種類
・バンドパスフィルタ：4種類
ターレット式で簡単に蛍光フィルタを変更出来ます。
使用する蛍光フィルタに応じてLEDの励起光源を切り替えて使用します。励起光源は高輝度LEDで、調光可能です。
マウント形状の違いでオリンパス用、ニコン用、レイマー用をご用意しています。
| WRAYMER用 LED落射蛍光ユニット マルチチャンネルFUM-NX UV・B・Gの3種のLED光源を搭載。 蛍光フィルタは3つセット可能 在庫あり 納期約10営業日以内 |
￥175,000～（税抜） 税込￥192,500～、送料当社負担 |
|
|---|---|---|
| Olympus用 LED落射蛍光ユニット マルチチャンネルFUM-OL UV・B・Gの3種のLED光源を搭載。 蛍光フィルタは3つセット可能 在庫あり 納期約10営業日以内 |
￥175,000～（税抜） 税込￥192,500～、送料当社負担 |
|
| Nikon用 LED落射蛍光ユニット マルチチャンネルFUM-NK UV・B・Gの3種のLED光源を搭載。 蛍光フィルタは3つセット可能 在庫あり 納期約10営業日以内 |
￥175,000～（税抜） 税込￥192,500～、送料当社負担 |
特徴FEATURES
日亜製の高輝度LED光源
LED落射蛍光ユニットマルチチャンネルFUMシリーズには、3種類の励起光源が搭載されています（UV励起、B励起、G励起）。日亜製の高輝度LEDで、調光可能です。
各LED光源の波長は以下の通りです。
- UV （ピーク波長365nm、スペクトル半径幅9nm）
- B （ピーク波長470nm、スペクトル半径幅20nm）
- G （ピーク波長540nm、スペクトル半径幅-40nm、+110nm）
※右図はクリックしていただくと拡大表示できます。
日亜化学工業株式会社は、世界で初めて高輝度青色発光ダイオードの製品化に成功した日本の化学品会社。
発光ダイオード・蛍光体・光半導体材料などの製造・販売を行う信頼のメーカー。
蛍光フィルタは8種類から選択可能
LED落射蛍光ユニットマルチチャンネルFUMシリーズの蛍光フィルタはユーザーが自由に交換することができる構造です。最大３つの蛍光フィルタをインストールすることができます（明視野観察を行わない場合は最大４つの蛍光フィルタをインストール可能）。
ターレット式で、簡単に蛍光フィルタの切り替えができます。
蛍光フィルタは、一般的によく使用される蛍光色素に対応できるよう8種類ご用意しています。
- -ロングパスフィルタ：4種類
- -バンドパスフィルタ：4種類
蛍光フィルタは高品質なChroma製で、良質な蛍光像が得られます。
代表的な蛍光試薬と、それに対応する蛍光フィルタは右の一覧表をご確認ください。(蛍光試薬一覧表（蛍光試薬別）.pdf、蛍光試薬一覧表（蛍光フィルタキューブ・蛍光顕微鏡モデル別）.pdf)。
蛍光試薬一覧表（蛍光試薬別）
蛍光試薬一覧表（蛍光フィルタキューブ・蛍光顕微鏡モデル別）
クロマテクノロジー社は、ライフ サイエンスやバイオフォトニクス向けの光学フィルターの専門メーカー。本社はアメリカ合衆国のバーモント州。
Chromaの蛍光フィルタは、励起光から蛍光シグナルを正確に分離し、高いS/N比で優れた画質の蛍光像を作ります。スペクトル特性を最適化し、バックグラウンド ノイズを抑制することにより、微弱な蛍光シグナルでも視覚化します。
超精密スパッタ法により製造されるフィルタは、従来の真空蒸着法で形成された膜に比べて付着力が強く、ハードコートフィルタとも呼ばれています。
各蛍光フィルタキューブの仕様一覧
本表は左右にスクロール可能です。
| 名称 | ロングパス蛍光フィルタキューブBタイプ FLC-19000B |
ロングパス蛍光フィルタキューブBタイプ FLC-19002B |
ロングパス蛍光フィルタキューブBタイプ FLC-19004B |
ロングパス蛍光フィルタキューブBタイプ FLC-19006B |
||||||||
| フィルタ仕様 | 励起フィルタ | ダイクロイックミラー | 吸収フィルタ | 励起フィルタ | ダイクロイックミラー | 吸収フィルタ | 励起フィルタ | ダイクロイックミラー | 吸収フィルタ | 励起フィルタ | ダイクロイックミラー | 吸収フィルタ |
| 375/28x | 415 | 435lp | 480/30x | 505 | 515lp | 540/25x | 565 | 575lp | 560/40x | 600 | 610lp | |
| スペクトログラム (クリックで拡大表示) |
 |
 |
 |
 |
||||||||
| 使用する光源 | UV | B | G | G | ||||||||
| 名称 | バンドパス蛍光フィルタキューブBタイプ FLC-39000B |
バンドパス蛍光フィルタキューブBタイプ FLC-39002B |
バンドパス蛍光フィルタキューブBタイプ FLC-39004B |
バンドパス蛍光フィルタキューブBタイプ FLC-39010B |
||||||||
| フィルタ仕様 | 励起フィルタ | ダイクロイックミラー | 吸収フィルタ | 励起フィルタ | ダイクロイックミラー | 吸収フィルタ | 励起フィルタ | ダイクロイックミラー | 吸収フィルタ | 励起フィルタ | ダイクロイックミラー | 吸収フィルタ |
| 375/28x | 415 | 460/50m | 480/30x | 505 | 535/40m | 540/25x | 565 | 605/55m | 560/40x | 600 | 635/60m | |
| スペクトログラム (クリックで拡大表示) |
 |
 |
 |
 |
||||||||
| 使用する光源 | UV | B | G | G | ||||||||
Olympus製やNikon製の正立型顕微鏡用蛍光ユニット
無限遠補正光学系のOlympus製やNikon製顕微鏡で使用可能なモデルもご用意しています。
取付け可能な顕微鏡についてご不明な点は弊社までお問合せ下さい。

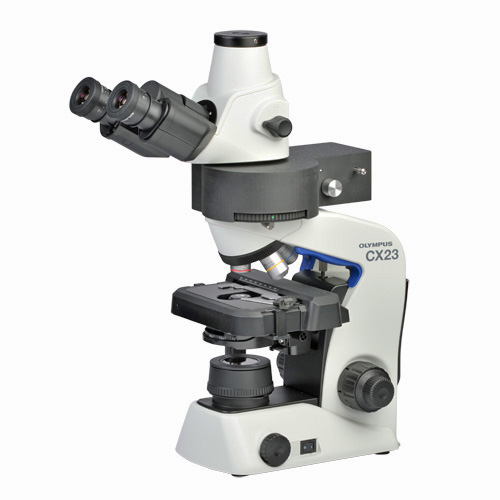

Olympus製顕微鏡取付例
※CX43のように、対物レンズ先端から鏡筒取付マウント部までの距離が長いモデルでは一部倍率での観察時に視野周辺部が若干暗く見えることがあります。
※Olympus製の旧式の顕微鏡（BH-2シリーズやCHシリーズ）ではご利用頂けません。

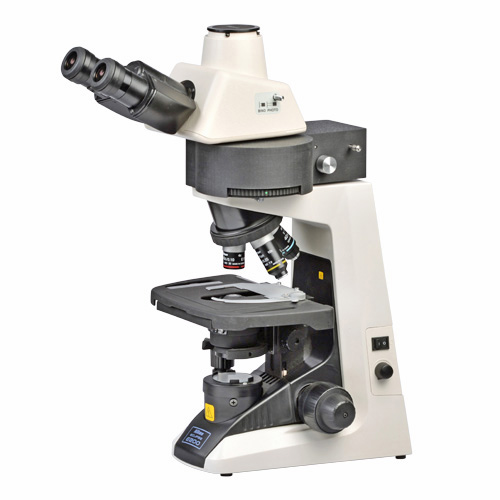

Nikon製顕微鏡取付例
仕様SPECIFICATION
本仕様表は左右にスクロール可能です。
| 照明 | 3W（UV・B・Gの3灯） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 電源 | DC5V2A / AC100~240V 50/60Hz | ||||||||||
| 寸法図 | |||||||||||
| その他付属品 | ACアダプタ、遮蔽板 | ||||||||||
