ASB-3500PCM
  • ASB-3500PCM
  • 正面観
  • 側面観
  • 背面観
  • 三眼鏡筒

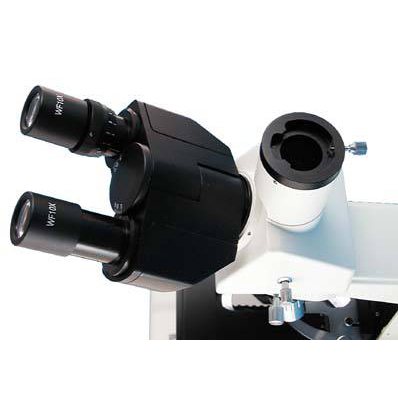

  • 三眼鏡筒上面観

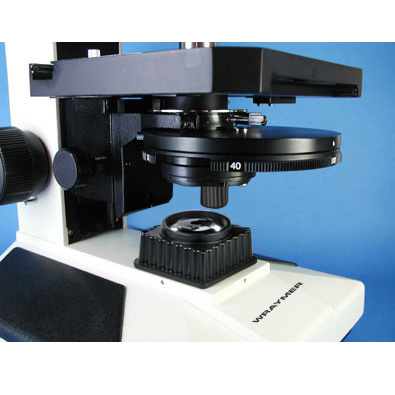

  • 位相差コンデンサ1
  • 位相差コンデンサ2
  • JISアダプタ
  • Cマウントアダプタ

大気中の粉塵・繊維・アスベスト等の計数用位相差顕微鏡です。

本製品は、アスベスト計数法(PCM法)に対応した位相差顕微鏡です。

作業環境測定におけるアスベスト計数法(PCM法)で必須となる、石綿計数用のレチクル(アイピースグレーティクル)が標準付属しています。アイピースグレーティクルはあらかじめ接眼レンズに装着してありますので、お客様にてアイピースグレーティクル装着の手間がありません。

セットアップを行った状態でお届けいたしますので、コンデンサなどの光軸調整等も不要です。製品を受け取ったらすぐに観察にご利用いただけます。

ハイ・アイポイント仕様の接眼レンズを採用しており、眼鏡を掛けたままでも検鏡が可能です。

視力低下によってアイピースグレーティクルに焦点を合わせづらいケースにも対応出来るよう、接眼レンズに視度補正機構を設けました。

アスベスト計数法(PCM法)に用いられる10倍・40倍の位相差対物レンズが標準付属します。

撮影用ポートを備えた構造ですので、将来的に顕微鏡写真が必要になった場合に顕微鏡用カメラを取り付け可能な構造です(カメラ取り付け用アダプタ標準付属)。

アスベスト検査用顕微鏡
ASB-3500PCM
位相差顕微鏡・アイピースグレーティクル付き
在庫なし 納期9月中旬~9月下旬頃
¥338,000-(税抜)
税込¥371,800、送料当社負担
個数

※従来型のハロゲン照明(6V20W)タイプもご用意可能です(同価格)

特徴FEATURES

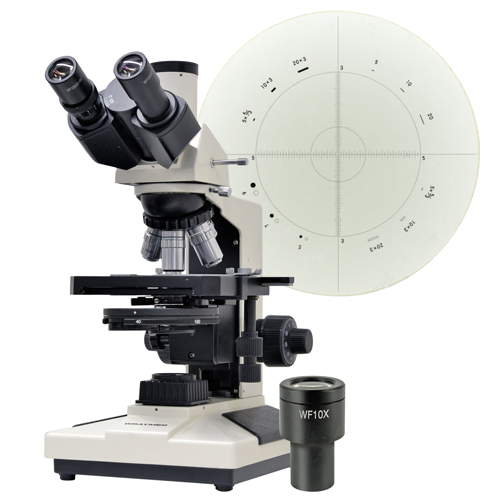

アイピースグレーティクル装着済み

接眼レンズにはアスベスト繊維の計数に用いられるアイピースグレーティクルがインストールされています。アイピースグレーティクル別途購入したり、自分でインストールする手間が省けます。

アイピースグレーティクルにはアスベスト計数法(PCM法)で求められる100μm円・3μm/5μmピッチの目盛・アスペクト比確認用の計測指標を備えています。

アイピースグレーティクルが標準付属

接眼レンズはメガネをかけたまま検鏡できるハイ・アイポイント仕様

接眼レンズは眼鏡を掛けたまま検鏡できるハイ・アイポイント仕様。検鏡時のメガネの掛け外しが不要で、効率的に作業が行えます。

アイピースグレーティクル付きの接眼レンズは視度補正機構を備えており、顕微鏡像とアイピースグレーティクルの目盛りどちらにもぴったりと焦点を合わせることができます。視力が悪い場合にアイピースグレーティクルに焦点が合いづらいという問題は起こりません。

アスベスト計数法(PCM法)に対応した光学的仕様

対物レンズ

アスベストモニタリングマニュアルにおける、アスベスト計数法(PCM法)に準拠した対物レンズ倍率(10倍・40倍)を備えています。

10倍の位相差対物レンズではサンプル中の繊維分布の均一性を確認し、40倍の位相差対物レンズではアスベスト繊維のサイズ判定などを行うとした、PCM法によるアスベスト計数が可能です。

セットアップ済み、製品をお受け取り後すぐに使用可能

未染色・未固定の標本を観察できます

製品発送前に弊社にてあらかじめ光軸調整等のセットアップを行っておりますので、お受け取り後に面倒な調整を行うことなく、すぐにご利用いただけます。

顕微鏡用カメラの接続も可能な三眼鏡筒モデル

顕微鏡用カメラを取り付けるための撮影鏡筒を有する三眼鏡筒モデルです。

検査記録や顧客への報告等、将来的に顕微鏡写真の撮影が必要となった場合にも、顕微鏡を買い替えることなくカメラを増設いただけます。

顕微鏡用カメラ接続用のアダプタも標準付属します。

本製品には以下製品が含まれています。

ASB-3500PCM

  • 位相差顕微鏡BX-3500TPHL
    ※ASB-3500PCMには、明視野用対物レンズは付属いたしません。
  • ミクロメーター付接眼レンズWF10X/20mm
  • アイピースグレーティクル(ミクロメーター付接眼レンズに組込み済み)

仕様SPECIFICATION

本仕様表は左右にスクロール可能です。

接眼レンズ 広視野10X20mm ハイ・アイポイント仕様(メガネをかけたままでの検鏡が可能)
対物レンズ プランアクロマート位相差用対物レンズ
倍率 光学系 開口数(N.A.) 作動距離(W.D.)(mm)
10X 乾燥系 0.25 8.8
20X 乾燥系 0.4 8.6
40X 乾燥系 0.65 0.56
100X 油浸系 1.25 0.33
位相差コンデンサ ターレットコンデンサ
10X・20X・40X・100X用環状絞り、および明視野の5段階切換式
アイピースグレーティクル 広視野10X20mm ハイ・アイポイント仕様(メガネをかけたままでの検鏡が可能)、視度補正付
スケールピッチ3μm・5μmの目盛付十字線、100μm円、計測指標が描記
レボルバ 逆レボルバ(5穴)
鏡筒 三眼(30°)
瞳孔間調整範囲 53~75mm
ステージ ワイドメカニカルステージ(140mm x 160mm、可動域50mm x 75mm)
コンデンサ アッベコンデンサ(N.A.=1.25、上下機構付き)
照明 高輝度白色LED(3W、5000~5500K、調光可)
顕微鏡寸法 200mm x 255mm x 420mm
電源 AC100~240V ワールドワイド電源仕様
顕微鏡付属品 すりガラスフィルタ、イマージョンオイル、ヒューズ(スペア)、ダストカバー、電源ケーブル、Cマウントアダプタ1X、JISアダプタ、カラーフィルタ(青・緑・黄)、芯出し望遠鏡、芯出し用マイナスドライバ
※外観・仕様は若干の変更がある場合があります。
