直付けスタンドD76

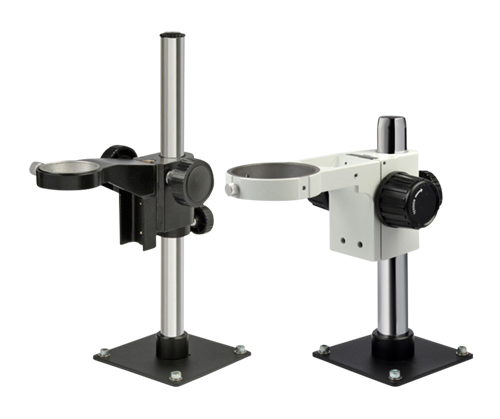

  • 直付けスタンドD76(標準ピラータイプ)
  • 直付けスタンドD76(ロングピラータイプ)

製品概要

卓上にネジ止め固定出来る顕微鏡用スタンドです。

小さなベースプレート(120mm ×120mm)を有する顕微鏡用スタンドです。作業台にネジ止め固定して使用します。
ベースプレートが小さいので、作業台を広く使うことが出来ます。

工業分野の組み立て作業や製品の検品、歯科技工、彫刻・彫金等の手工芸、研究・教育分野での動植物の解剖・観察、地質学や考古学分野などに適しています。また工場のラインや実験機器に組み込むことも可能です。

マウント径は多くの実態顕微鏡に用いられている76mm。様々な実体顕微鏡でご利用いただくことが出来ます。
また、オプション品として50mm・45mmの鏡筒を76mmに変換する鏡筒ホルダーを用意しておりますので、鏡筒径50mm・45mmのビデオマイクロスコープでもご利用いただけます。ピラー径は32mmです。

ピラー高(基部含む)約250mmの標準タイプのほか、ピラー高(基部含む)約425mmのロングピラータイプをご用意。高さのある対象物の観察や治具の設置、長作業距離の顕微鏡を使用する際に便利です。

このスタンドには照明装置が付いていませんので、必要に応じてリングライト等の顕微鏡用照明装置をお買い求め下さい。

直付けスタンドD76
在庫あり 納期1~3営業日以内
¥29,000-(税抜)
税込¥31,900、送料当社負担
個数
直付けスタンドD76ロングピラータイプ
在庫あり 納期1~3営業日以内
¥35,000-(税抜)
税込¥38,500、送料当社負担
個数

特徴FEATURES

D76(標準ピラータイプ)

D76

マウント径76mm、ピラー径32mmの直付けスタンドです。
フォーカスアームが標準で付属しています。
ズーム型実体顕微鏡LW-820などを載せて使用することが出来ます。

D76に鏡筒フォルダ(H5076、H4576)を併用すると、マウント径が50mmや45mmの顕微鏡を取り付けることも出来ます。
被写界深度が浅く、微細な焦点調整が求められる高倍率の観察に便利な、粗微動ハンドル付フォーカスアームもオプション品としてご用意しております。

ズーム型実体顕微鏡LW-820を併用した場合

D76ロングピラータイプ

D76

ピラー高425mm、高さのあるワークの観察や治具を併用した観察・作業、顕微鏡下の作業距離が長い顕微鏡の使用時に適しています。

標準ピラータイプと同様、フォーカスアーム(マウント径76mm)付属、ピラー外径32mm。より細やかな焦点調整が可能な粗微動ハンドル付フォーカスアームもオプション品としてご用意しております。

ズーム型実体顕微鏡LW-820を併用した場合

一般的な光学定盤に設置可能

D76光学定盤

取付用プレートはM6ネジが利用できるΦ6.2mm貫通穴が4か所(100mmピッチ)で開いており、一般的なM6ボルト固定・25mmピッチ等の光学定盤に設置してご利用いただけます。

寸法図

D76図面
D76ロングピラータイプ図面
ベースプレート図面

仕様SPECIFICATION

本仕様表は左右にスクロール可能です。

  D76 ※()はロングピラータイプ
フォーカスアーム
マウント径
  直径76mm ※オプション品の鏡筒ホルダーH5076・H4576併用でマウント径50・45mm顕微鏡に対応可能
ピラー直径   直径32mm
ピラー高さ   240mm(425mm)
ベースプレート   120 x120 x 5mm
焦点調節   粗動焦点ハンドル
※外観・仕様は若干の変更がある場合があります。

※ベースプレート固定用のφ6mmボルト、ワッシャー、スプリングワッシャー、ナットは付属しておりません。作業台の厚さに応じたボルト等をご用意ください。
