顕微鏡用HDMI・EthernetデジタルカメラFLOYD-2A

オートフォーカスを搭載。PCレスのスタンドアローン（HDMIモード）だけでなく、EthernetモードではWi-Fiネットワークや有線ネットワークに接続可能な顕微鏡用デジタルカラーカメラ。スマートフォンやタブレットなどで利用可能。
Sony製 Exmor CMOSセンサーを搭載。高感度で色再現性とS/N比が高く、ダイナミックレンジが広い高品位な顕微鏡用カラーデジタルカメラです。

ソフトウェア・アプリが標準で付属しています。

HDMI
Ethernet
SDカード
CMOS
高感度
プロセッサ内蔵
オートフォーカス

オートフォーカスを搭載。PCレスのスタンドアローン（HDMIモード）だけでなく、EthernetモードではWi-Fiネットワークや有線ネットワークに接続可能な顕微鏡用デジタルカラーカメラ。スマートフォンやタブレットなどで利用可能。
Sony製 Exmor CMOSセンサーを搭載。高感度で色再現性とS/N比が高く、ダイナミックレンジが広い高品位な顕微鏡用カラーデジタルカメラです。

オートフォーカスを搭載。ライブビュー内で指定した箇所にカメラが自動で焦点を合わせてくれるので、効率のよい検鏡が出来ます。

Ethernet経由でWi-Fiルータに接続できるので、Wi-Fiカメラのように使用可能で、タブレット端末、スマートフォン、パソコンに無線で接続出来ます。離れた場所からモバイル端末を利用して無線でカメラを遠隔操作して、ライブ映像を観たり、静止画や動画を撮影することが可能です。１台のカメラを複数台のタブレットやスマートフォンで共有したり、同じLAN内に複数台のカメラを設置してカメラを切り換えながら使用できます。

HDMIモードでは、USBマウスで操作できるスタンドアローンな顕微鏡用カメラになります。モニタの画面上に表示された設定メニューをマウスで操作し、カメラ本体に挿入されたSDカードに静止画や動画を保存することができます。

撮像素子は高感度、高い色再現性、大きなS/N比、広いダイナミックレンジを有するSony製 Exmor CMOSセンサ。HDMIモードでは、カメラに搭載されたHDR機能によりハイダイナミックレンジの静止画が得られます。

汎用性の高いCマウントを採用。様々な顕微鏡に取付可能です。オプションの11インチモニタを併用すると、ご利用の顕微鏡をデジタル顕微鏡にも変身させることも出来ます。

FLOYD-2A 1080P顕微鏡用HDMI・Ethernetデジタルカメラ（オートフォーカス機能付き） SDカード、USB-Ethernetアダプタ、 HDMIケーブル、ACアダプタ、 USBマウス、三脚用マウント付在庫僅少納期1～3営業日以内	￥165,000-（税抜）税込¥181,500、送料当社負担	製品購入・カスタマイズ
FLOYD-2AWi-Fiルータセット HDMI・EthernetデジタルカメラFLOYD-2A （標準付属品含む） Wi-Fiルータ・LANケーブル（2m）のセット在庫僅少納期約1週間	￥178,000-（税抜）税込¥195,800、送料当社負担	製品購入・カスタマイズ

特徴FEATURES

オートフォーカス機能を搭載

フォーカスさせたいエリアをクリックするだけで、カメラが自動でその部に焦点を合わせてくれます。試料が変化すれば自動追尾して焦点を合わせてくれます。凹凸のある試料の観察などに非常に便利です。

※画面全体が7行7列、計49のエリアに分割されており、フォーカスさせたいエリアをクリックします。
※オートフォーカス機能はHDMI接続時、及びMicroStudioでのみ使用可能です。

Wi-Fiルータに接続可。スマートフォンやタブレットから遠隔操作。

顕微鏡用デジタルカメラFLOYD-2Aを市販のWi-Fiルータ接続すると、スマートフォンやタブレットのようなモバイル端末で利用することが出来ます。スマートフォンやタブレットからカメラの設定を変更したり、ライブビューを観たり、静止画や動画を撮影して各端末内に保存したりすることが出来ます。

無線接続できるので、病院内のように顕微鏡の設置場所と観察場所が離れているような場所での導入が簡単です。
また複数のモバイル端末を繋げることが出来るので、学校などの教育現場での使用にも適しています。

※接続可能なモバイル端末の台数はWi-Fiルータの性能に依存します。

Wi-Fiルータ接続

外付けWi-Fiルータを利用することで、無線LAN環境を更新したい場合にもルータのみの買い替えで済む、電波状態の良い位置にルータを設置して運用できるといったメリットがあります。
※使用するWi-FiルータはWi-Fi 4（IEEE802.11n）の通信規格をサポートしている必要があります。

Wi-Fiルータセットもご用意しております。最大18台の同時接続が可能な無線LANルータが付属いたします。
対応通信規格：IEEE802.11ax/IEEE802.11ac/IEEE802.11n/IEEE802.11a/IEEE802.11g/b

HDMI接続時はスタンドアローン、マウスコントロールでパソコンのような操作感

画像処理エンジン内蔵なのでパソコンは不要です。HDMIで接続したテレビモニタ上にフルハイビジョンの鮮明なライブビュー像を表示することが出来ます。撮影や設定はカメラに繋いだUSBマウスで操作。分かりやすいグラフィカルユーザーインターフェースで、PCレスなのにまるでパソコンのような操作感です。

プレビュー像表示、静止画の撮影と再生、動画の撮影、計測機能などの機能を有しています。

パソコンに接続して使用することもできます

ネットワークカメラのようにLANケーブル１本でパソコンに接続して利用することも出来ます。
※事前にカメラをHDMIモニタに接続し、カメラのLAN設定を変更しておく必要があります。

高感度で高い色再現性のSony製 Exmor CMOSセンサーを搭載

蛍光像にも対応できる高感度なイメージセンサです。

高感度で、高い色再現性、大きなS/N比を有しています。高感度なので、蛍光像などの微光イメージングの撮影にも対応しています。センサのダイナミックレンジが広い上に、カメラ搭載のHDR機能により、黒つぶれ・白飛びのないハイダイナミックレンジの静止画が得られます。

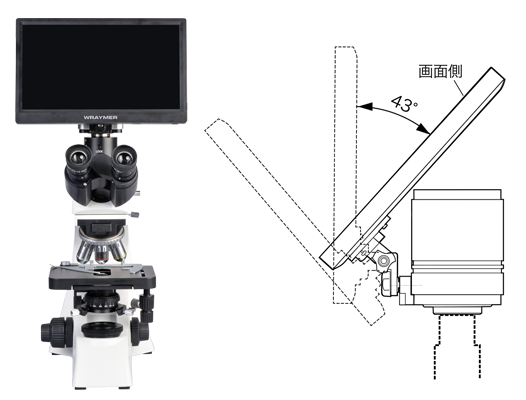

モニタと組み合わせると、デジタル顕微鏡に

カメラ本体にオプションの11インチHDMIモニタを取り付けることが出来るので、お使いの顕微鏡をデジタル顕微鏡に変身させることも出来ます。モニタの取り付け角度は調節可能で、観察しやすい向きに取り付けることが可能です。

撮影日時の記録が可能

内部にバッテリーを搭載しているため、撮影済みファイルに撮影日時が記録されます。

さまざまなプラットフォーム用のソフトウェアをご用意

様々な環境で利用して頂けるよう、５つのソフトウェア・アプリを用意しています。

Built-inソフトウェア：カメラ内部に搭載されたソフトウェア
Microstudio：Windows PC用の高機能なソフトウェア
Spectman for Windows：Windows PC用のソフトウェア
Spectman for Mac：Apple社製のPC用のソフトウェア
Spectman for iOS：iPhoneやiPad用のアプリ
Spectman for Android：Android系のスマートフォンやタブレット用のアプリ

いずれのアプリ・ソフトウェアでも、カメラの設定の変更、静止画・動画の撮影、計測機能などが可能です。

MicroStudio・Spectman for Windows・Spectman for Macでは、焦点合成やタイリング機能も搭載されています。

各種プラットフォームのソフトウェア・アプリの機能比較は、PDFファイル「各種プラットフォームでのFLOYDシリーズの機能比較」をご覧下さい。

対応OS
Windows 7※ / 8 / 8.1 / 10 / 11（32bit・64bit）
Mac OSX 10.10以降（Yosemite / El Capitan / Sierra / High Sierra / Mojave / Catalina / Big Sur / Monterey）、Apple M1・M2チップ搭載のMacにも対応
iOS バージョン11.0以降
Android バージョン5.1以降

※推奨動作環境等、ソフトウェアの詳細は以下リンクよりご確認ください。

ソフトウェア詳細
MicroStudio （Windows）	Spectman （Windows/Mac）	Spectman （iOS/Android）

さまざまな顕微鏡に取付可能

取付部は顕微鏡カメラでは最も一般的なCマウント。メーカーを問わず、ほぼ全ての顕微鏡に取り付け可能です。

このカメラに最適なCマウントアダプタの倍率はおよそ0.5倍が適当ですが、用途に応じて最適な倍率のCマウントアダプタをご利用下さい。
オプション品のCマウントアダプタユニバーサルタイプや変換アダプタを利用することで、一般的な内径23.2mmの鏡筒のほか、内径30mm・30.5mmの鏡筒にも取り付けできます。

CCTVレンズやテレセントリックレンズなどを取り付けて使用することも可能です。

Cマウント

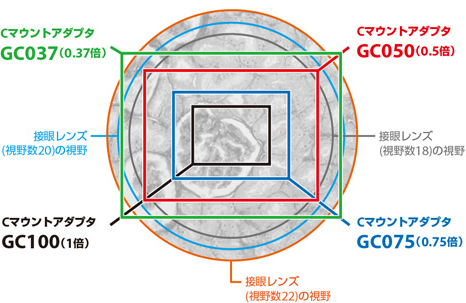

Cマウントアダプタの倍率の違いによる撮影範囲

撮影範囲例

SDKもあります

SDKを無償で提供しておりますので、用途に応じたシステムを独自開発していただくことも可能です。
（SDK言語：Native C/C++, C#/VB.NET, Python, Java）

SDKをご希望のお客様は弊社までお問い合わせ下さい。

ショートカットキーを使用し、作業の効率化が図れます

静止画撮影や録画開始・停止といった撮影操作は通常マウスで行いますが、キーボードのショートカットキーで実行することもできます。

外部トリガによる撮影も可能です

市販のUSBスイッチケーブル等にショートカットキー等を割り当てることで、フットスイッチでの撮影操作や、センサ・タイマー等と同期させた自動撮影等が可能です。顕微鏡用カメラの使用用途が広がります。

仕様SPECIFICATION

本仕様表は左右にスクロール可能です。

センサータイプ	CMOS SONY Exmor （Sony IMX185）
映像素子	1/1.9″
ピクセルサイズ	3.75μm x 3.75μm
解像度	1920 X 1080
フィルタ	RGB Bayer Pattern
マウント	Cマウント
フレームレート(※1)	HDMIモード：60Hz
フレームレート(※1)	Ethernetモード（Wi-Fi）：25fps
RGB出力	24 bit
露出制御	オート/マニュアル
露出時間	HDMIモード：0.0ms～918.0ms
露出時間	Ethernetモード(Wi-Fi)：0.0ms～918.0ms
ファイル保存形式
- HDMIモード	静止画：.jpg/.tif 　動画：.asf
- Ethernetモード　（Wi-Fi）	iOS：静止画：.jpg　動画：.mov Android OS：静止画：.jpg　動画：.mp4 Windows (MicroStudio) 静止画：.bmp/ .jpg/ .png/ .tif 動画：.mp4 Windows / Mac (Spectman) 静止画：.jpg/ .png/ .tif 動画：.mp4
ホワイトバランス	マニュアル
スキャンモード	プログレッシブ
シャッター	Electronic rolling shutter
S/N 比	≥50dB
ダイナミックレンジ	76.8dB、HDR時＞80dB
量子効率	（グラフをクリックすると拡大表示されます。）
感度	1120ｍV(1/30秒)
フィルタ透過率	（グラフをクリックすると拡大表示されます。）
HDMI 映像出力	HDMI （1080p）

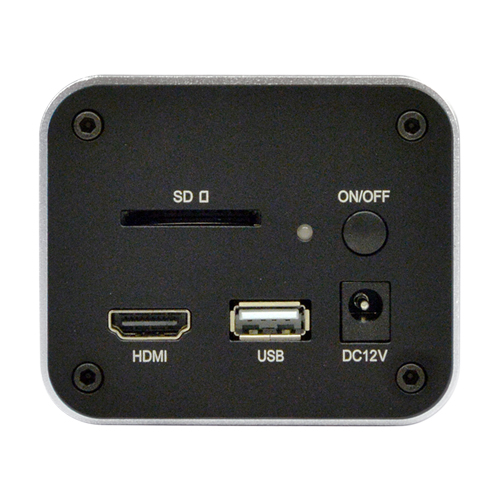

USBポート	USBマウス・USB-Ethernetアダプタ用
電源出力 / 電源入力	DC12V1A / AC100~240V 50/60Hz
動作温度 / 動度湿度	-10～50℃ / 30～80％（但し結露しないこと）
OSDディスプレイ	On Screen Display（HDMI接続時）
カメラ本体寸法（W×D×H）	FLOYD-2：78 × 65 × 88(mm)、 FLOYD-2A：78 × 65 × 84.5(mm)
本体重量約	FLOYD-2：約470g、FLOYD-2A：約510g
HDMIケーブル長さ	1.4ｍ
付属品	HDMIケーブル、ACアダプタ、USB-Ethernetアダプタ、CD（ソフトウェア）、三脚用マウント、USBマウス(※2)、SDカード(※2)
取扱説明書ダウンロード	MicroStudio及びSpectmanの取扱説明書は以下のホームページよりご覧いただけます。 https://www.wraymer.net/
取扱説明書ダウンロード	FLOYD-2/2Aの外部機器への接続の詳細については以下のホームページよりご確認頂けます。 https://www.wraymer.net/floyd-2-2a-connection-method/
カタログダウンロード	FLOYD-2AカタログPDFファイル（2.2MB）

※外観・仕様は若干の変更がある場合があります。

(※1)フレームレートはあくまでも理論値であるため、表記のフレームレートでの撮影を保証するものではございません。また、ご使用される機器の環境によってフレーム落ち等、映像が正常に撮影できない場合があります。このような場合は露出時間を長く取り、フレームレートを低く設定することで改善されることがあります。

(※2)サービス品のため、製品保証の対象外です。

使用可能な機器
使用可能なWi-Fiルータ、モバイル端末、パソコン、SDカードの仕様は以下の通りです。
モバイル端末のプラットフォーム：iOSバージョン11.0以降／Androidバージョン5.1以降／Windows7以降、Mac OS X10.0以降
接続するモニタはHDMIポート付きで1080pに対応したものをご利用ください。
SD/SDHC（FAT32）class10のSDカードに対応しています。（※SDカードをロックしてもカメラの仕様により書き込み禁止にはなりません。）
