近赤外線検査用ビデオマイクロスコープ
  • 近赤外線検査用ビデオマイクロスコープ

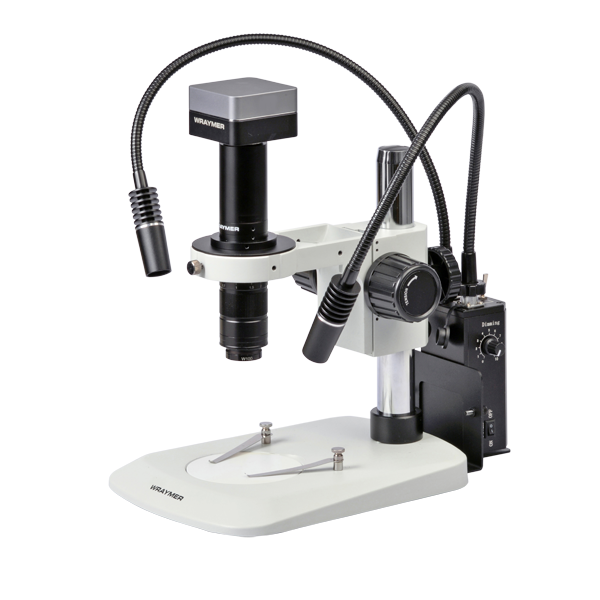

照明とカメラがセットになった近赤外線検査用ビデオマイクロスコープ

赤外線は可視光では認識することが出来ないものを検出するのに有効です。

人体対して悪影響がほとんどない安全な光であり、非破壊検査・品質管理・異物検査などの分野で利用されています。

ただし、近赤外線光は肉眼では観察できない為、可視化するには専用のカメラが必要です。

当製品は、近赤外照明・近赤外線カメラ・ビデオマイクロスコープの3部で構成されています。

・近赤外線LEDスポットライト
製品の外観検査などに最適な、ピーク波長945nmの近赤外線LED照明。
可視光LED照明に容易に切り換えることができるので、赤外線下の像と可視光下の像を比較することが可能です。

・近赤外線カメラ
近赤外領域に感度の高いソニー製センサを搭載したUSBデジタルカメラ。4K解像度で鮮明な顕微鏡像が得られます。Windows用の高機能なソフトウェアと、Mac対応のソフトウェアが標準で付属します。

・ビデオマイクロスコープ
ズームレンジ0.7倍~5.6倍(ズーム比8倍)のズーム型ビデオマイクロスコープ。
標準仕様では1.0倍の対物レンズが付属。オプションで、0.5倍、0.75倍、1.5倍、2.0倍の対物レンズも用意しており、観察物に応じた適切な倍率と作業距離でご利用頂けます。

IRV-8756
在庫あり 納期1~3営業日以内
¥334,000-(税抜)
税込¥367,400、送料当社負担
個数

特徴FEATURES

近赤外線で見えないものを可視化

近赤外照明と近赤外線カメラは、「可視光下で確認できない問題」を解決します。 試料の「光の反射・吸収・透過特性の違い」を可視化し、可視光下では見えなかったものを可視化させ、異物や欠陥を判別できるようになります。

以下は、当製品にて可視光(白色光LED)と近赤外光の比較写真です。


  試料 白色光での観察 近赤外光での観察
有色液体の内部 試料 白色LEDでの観察 近赤外LEDでの観察 液体を透過して内部にある異物を観察できます。
革製品の刺繍 試料 白色LEDでの観察 近赤外LEDでの観察 革製品と同色に染められた刺繍の染料を透過して縫い目を観察しやすくなりました。
不透明なプラスチックバッグ 試料 白色LEDでの観察 近赤外LEDでの観察 プラスチックバッグを透過して内部にあるネジが観察できるようになりました。
液晶モニタ 試料 白色LEDでの観察 近赤外LEDでの観察 液晶モニタ内部のドットが観察できるようになりました。
ブリスターパック 試料 白色LEDでの観察 近赤外LEDでの観察 ブリスターパック裏面印字のインクを透過して、印字下の表面の観察ができるようになりました。
電子基板 試料 白色LEDでの観察 近赤外LEDでの観察 電子基板表面の印字を透過して、表面の観察がしやすくなりました。
スプレー缶 試料 白色LEDでの観察 近赤外LEDでの観察 スプレー缶表面の印字を透過し、傷が検出しやすくなりました。

照明部は近赤外光LEDと可視光LEDを搭載

近赤外線光はピーク波長945nm。製品パッケージや電子部品等の印字を透過するので、印字下の製品表面の検査に最適です。

可視光照明は高輝度白色LED。

3WAY切換スイッチにより、近赤外光と可視光の切り換えが容易なので、近赤外観察と可視光観察を交互に行うことができます。

近赤外線LEDと白色LEDの各光源はそれぞれ独立して無段階の調光が可能です。

照明部の詳細は以下のホームページをご覧下さい。

近赤外線LEDスポットライトDLS90IR

DSL90IRの商品画像

4K解像度の近赤外線カメラ

センサは近赤外線光撮影に強いソニー製のSTARVIS 2 (IMX585)。

近赤外線領域の光を受光するため特殊フィルタ(ARフィルタ)仕様です。

カメラの仕様・詳細は以下のホームページにある“WRAYCAM-VEX832”をご参照下さい。

顕微鏡用USBデジタルカメラ WRAYCAM-VEXシリーズ

WRAYCAM-VEX832の画像

Windows & Mac、どちらでも使えるソフトウェアが標準付属。

MicroStudioとSpectman、高機能な2つのソフトウェアが標準で付属しています。計測、フォーカススタッキング、スティッチング、HDR合成など、便利な機能を搭載しています。

お使いのパソコンにインストールしていただき、カメラと接続するだけで近赤外領域の観察ができます。

Windows
Mac

Windows/Mac対応

カメラ制御ソフトウェア機能紹介

対応OS

Windows 7※ / 8 / 8.1 / 10 / 11(32bit・64bit)
Mac OSX 10.10以降(Yosemite / El Capitan / Sierra / High Sierra / Mojave / Catalina / Big Sur / Monterey / Ventura / Sonoma)、Apple M1M2チップ搭載のMacにも対応

※推奨動作環境等、ソフトウェアの詳細は以下リンクよりご確認ください。

適応範囲の広いマイクロスコープ

本製品の標準仕様のマイクロスコープは以下のような仕様となっております。

ズームレンジ:0.7倍~5.6倍

対物倍率:1倍

Cマウントアダプタ:1.5倍

撮影範囲:最小倍率時12.19㎜x9.14㎜、最大倍率時1.52㎜x1.14㎜

オプションで、0.5倍、0.75倍、1.5倍、2.0倍の対物レンズも用意しており、目的に応じた適切な倍率と作業距離でご利用頂けます。

マイクロスコープの詳細は、以下のホームページをご覧下さい。

ズーム型ビデオマイクロスコープ JVA-0756

JVA-0756の商品画像

顕微鏡用スタンドは豊富なラインナップ

最もスタンダードな形状の顕微鏡用スタンドが標準仕様です。他にも用途別に様々なの形状の顕微鏡用スタンドを取り揃えておりますので、スタンドの変更も可能です。

顕微鏡用スタンド一覧は以下のホームページをご覧ください。

顕微鏡用スタンドのカテゴリページ

7種類顕微鏡用スタンド

仕様SPECIFICATION

本仕様表は左右にスクロール可能です。


モデル名 IRV-8756
対物レンズズーム範囲 0.7倍~5.6倍
ズーム比 8
カメラ取付部 CマウントアダプタJVA150(1.5倍、推奨センササイズ:1インチ)
作業距離 80mm
マウント径 76mm
結像レンズの焦点距離 F=90㎜
撮影範囲 最低倍率時(0.7x)10.52㎜x5.92㎜ 対角:12.10mm
最大倍率時(5.6x)1.33㎜x0.75㎜ 対角:1.53mm
ベース寸法 205(W)×275(D)×25(H)mm
ピラー高 240mm
ピラー直径 32mm
照明 IR‐A波長近赤外線LED(ピーク波長945nm、スペクトル半径幅38.9nm) / 高輝度白色LED(色温度6500K)
光量調整 無段階
制御方式 定電流制御方式
推奨作業距離 30 - 90mm
電源入力 AC100-240V / 50-60Hz
電源出力 DC5V2A
消費電力 3W + 3W
照明電源コード ACアダプタケーブル長1.6m、ワールドワイド電源仕様
カメラセンサータイプ CMOS SONY STARVIS 2 (IMX585)(裏面照射)
カメラ映像素子 1/1.2"
カメラピクセルサイズ 2.9μmx2.9μm
カメラ解像度 3840x2160 (UHD)
1920x1080 (HD)
カメラフィルタ RGB Bayer Pattern
カメラフレームレート(※1) 44fps (3840x2160)
59fps (1920x1080)
カメラA/D 8/12bit
カメラRGB出力 24/48bit
カメラ露出制御 オート/マニュアル
カメラ露出時間 MicroStudio  0.013ms~15s
Spectman  0.013ms~15s
カメラファイル保存形式
 - MicroStudio 静止画: ビットマップ形式:.bmp/.dib/.rle JPEG形式:.jpg/.jpeg/.jpe/.jit/.jtif PNG形式:.png TIFF形式:.tif/.tiff RAWファイル形式:.dng その他形式:.pcx/.tga/.jp2/.j2k/.dcm/.tft
動画: .wmv .mp4(H264/H265) .avi
 - Spectman 静止画: .jpg .png .tif .fits
動画: .mp4
ホワイトバランス マニュアル
カメラスキャンモード プログレッシブ
カメラシャッター ローリングシャッター
カメラS/N 比 41dB
ダイナミックレンジ 77dB
量子効率 量子効率
感度 2188mv with 1/30s
フィルタ透過率 ARフィルタ透過率※ARフィルタ交換済
(グラフをクリックすると拡大表示されます。)
カメラ電源出力/電源入力 USBバスパワー
カメラ動作温度/動作湿度ト -10℃~50℃ / 30~80%(但し結露しないこと)
カメラ本体寸法(W×D×H) 68x68x46.4
カメラ動作温度 / 動度湿度 -10~50℃ / 30~80%(但し結露しないこと)
USBケーブル長さ 1.5m
付属品 物筒キャップ、撮影直筒用キャップ、白黒ステージ、CD(ソフトウェア)、SDカード(※2)カメラ取付アダプタ、USBケーブル、卓上スタンド、円柱用取付具、角柱用取付具(大・小)
※外観・仕様は若干の変更がある場合があります。

(※1)フレームレートはあくまでも理論値であるため、表記のフレームレートでの撮影を保証するものではございません。また、ご使用される機器の環境によってフレーム落ち等、映像が正常に撮影できない場合があります。このような場合は露出時間を長く取り、フレームレートを低く設定することで改善されることがあります。

(※2)サービス品のため、製品保証の対象外です。
