顕微鏡用USBデジタルカメラ WRAYCAM-EL

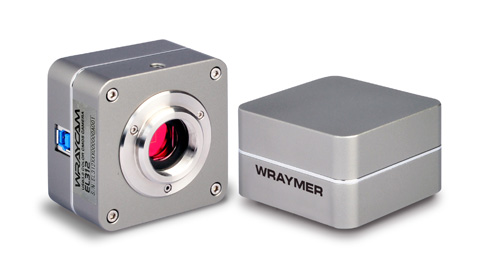

  • WRAYCAM-EL
  • 側面観

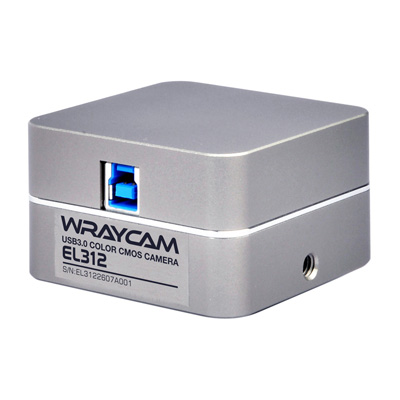

  • 端子

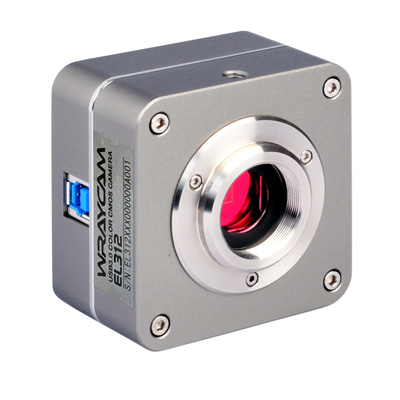

  • レンズ面
  • カメラレンズ
  • 顕微鏡取り付け時

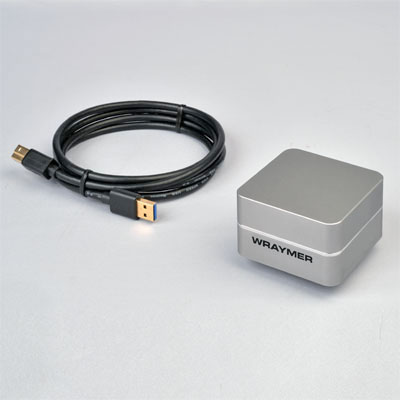

  • 同梱一式
  • WRAYCAM-EL310アダプタセット同梱一式
  • WRAYCAM-EL図面

ソフトウェア及びWindows用DirectShow・TWAINプラグインが標準で付属しています。

ソフトウェア詳細ページへ
  • USB3.0
  • CMOS
  • Cマウント
  • ソフトウェア付属
  • Windows/Mac対応

WRYACAM-ELシリーズは、USB3.0インターフェースに完全対応したスタンダードな顕微鏡用カラーデジタルカメラです。

コストパフォーマンスに優れた明視野観察用の顕微鏡用USBカメラです。低価格ながらも高画質の静止画・動画が得られます。フレームレートも高く、標本の位置調整や焦点調整にストレスを感じさせません。

リーズナブルな価格にも関わらず510万画素の高解像度センサー搭載のEL510、圧倒的低価格を追求しつつ一般用途に必要充分な性能を有するEL310(310万画素)の2機種をラインナップ。

堅牢なアルミダイキャストのハウジングを採用し、高級感のある外観です。

顕微鏡のCマウントポートに接続可能。アダプタセットご利用時には、鏡筒内径23.2mm・30mm・30.5mmの嵌め合い部にも取り付け可能です。三脚用ネジ穴を備えているため、カメラ用三脚に装着することもできます。

Windows用のソフトウェアMicroStudioと、Mac用のソフトウェア Spectmanが標準付属しています。いずれのソフトウェアも焦点合成(EDF)やタイリング、計測機能などを搭載しています。

WRAYCAM-EL310
310万画素顕微鏡用USBカラーカメラ
USBケーブル付
在庫あり 納期1~3営業日以内
¥49,500-
(税抜・送料当社負担)
個数
WRAYCAM-EL310アダプタセット
USBカメラとCマウントアダプタユニバーサルタイプ
GC037・30mm変換アダプタ・30.5mm
変換アダプタのセット
在庫あり 納期1~3営業日以内
¥63,500-
(税抜・送料当社負担)
個数
WRAYCAM-EL510
510万画素顕微鏡用USBカラーカメラ
USBケーブル付
在庫あり 納期1~3営業日以内
\72,500-
(税抜・送料当社負担)
個数
WRAYCAM-EL510アダプタセット
USBカメラとCマウントアダプタユニバーサルタイプ
GC050・30mm変換アダプタ・30.5mm
変換アダプタのセット
在庫あり 納期1~3営業日以内
\86,500-
(税抜・送料当社負担)
個数

特徴FEATURES

WRAYCAM-ELシリーズは、顕微鏡写真撮影用に設計されたUSB3.0カラーデジタルカメラです。

高速データ通信が可能なUSB3.0に完全対応。 USB2.0の約3倍の転送速度が得られ、市場で一般的に流通しているUSB2.0モデルに比べ像の追随性が格段に向上しています。焦点調節時のストレスが軽減されると同時に、動きの素早い標本の観察・撮影が容易になりました。
スタンダードなCMOSセンサーを搭載。最も一般的な明視野観察に適したカメラです。生物学分野のみならず、低コストの工業用・産業用カメラとしても適しています。
Windows、Macいずれでも利用可能。
顕微鏡への取付部は汎用マウントであるCマウント規格。カメラポートのない顕微鏡へ取付けるためのアダプタセットもご用意しています。日本国内で流通しているほぼ全ての顕微鏡に取り付けることが出来ます。

顕微鏡用USBデジタルカメラWRAYCAM-ELシリーズは以下の2機種を用意しています。

WRAYCAM-EL310

510万画素の高解像度。高コストパフォーマンスのWRYACAM-EL510

510万画素の高解像度と低価格を両立させた顕微鏡用USBカラーデジタルカメラです。A5サイズでの商業用印刷(300dpi)に対応した高解像度モードから、高い像追随性(高フレームレート)が得られる低解像度モードまで三段階の解像度が選択可能。用途に応じて解像度を変更することができます。

アダプタセットでも10万円以内でお求めいただける、コストパフォーマンスに非常に優れたモデルです。アダプタセットは撮影範囲を拡大し肉眼観察時の視野に近似させる場合や、カメラポートのない顕微鏡に接続する場合にご利用下さい。

WRAYCAM-EL310

圧倒的な低価格。解像度310万画素のWRYACAM-EL310

本体価格が5万円を切る圧倒的な低価格でありながら、他モデルと同様に焦点合成(EDF)やタイリング、計測機能などを搭載したWindows用・Mac用ソフトウェアが標準付属します。

310万画素の解像度はパソコンモニタ上での観察や、論文・レポート用の画像として必要充分。

低予算の研究者や企業様に、安くても「使える」カメラとして好評です。

USB3.0完全対応。高速通信規格の顕微鏡用USBデジタルカメラです。

データ転送速度はUSB2.0の約3倍。市場で一般的に流通するUSB2.0のモデルに比べ像の追随性が大幅に向上しています。焦点調節時のストレスが軽減されると同時に、動きの素早い標本の観察・撮像が容易になりました。

パソコン画面上でリアルタイムにライブビュー表示ができます。
USB3.0

WindowsでもMacでも利用可能な顕微鏡用カメラです。

WRAYCAM-ELシリーズには高機能な制御ソフトウェアが標準付属しています。計測機能、フォーカススタッキング、HDR合成、スティッチング(タイリング)など、パワフルな機能を多数搭載しています。
この価格帯でこれだけ高機能なソフトウェアを備えた顕微鏡用カメラは他にないでしょう。

Windows/Mac対応

Windows
Mac

カメラ制御ソフトウェア機能紹介

※各ソフトウェアの詳細や推奨動作環境などについては以下のリンクよりソフトウェア詳細をご確認ください。

TWAIN・DirectShowにも対応。SDKも無償提供。

TWAIN・DirectShowのプラグイン(Windows用)も標準で付属しております。また、SDKも無償で提供しておりますので用途に応じたシステムを独自開発していただくことも可能です。(SDK言語:Native C/C++, C#/VB.NET,Python,Java)

SDKをご希望のお客様はこちら より弊社までお問い合わせ下さい。

外部トリガによる静止画撮影が可能です

市販のUSBフットスイッチ等を併用することで、外部トリガによる静止画撮影が可能です。

両手がふさがる作業中でも、フットスイッチで写真撮影が可能になったり、センサーを併用しての自動撮影、タイマーと同期させたタイムラプス撮影を行うなど、顕微鏡カメラの使用用途がより拡張されます。

外部トリガ

フットスイッチ
センサ
タイマー


※USBフットスイッチ等での静止画撮影は、ショートカットキーを使用したものです。ショートカットキーでの操作は、Windows用ソフトウェアMicroStudioのみ対応しています。
※WRAYCAM-ALASKAはSMA規格の外部トリガ端子を備えているため、USBフットスイッチ以外にも、TTL信号(必要電圧3.3V~24V)での静止画撮影が可能です。

顕微鏡への接続部は最も一般的なCマウント設計。ほぼ全ての顕微鏡に取り付けられます。

Cマウントで顕微鏡に取付可能。互換性が高く、国内で販売・流通している顕微鏡であれば、ほぼ全ての機種に接続できます。
オプションのアダプタを使用すれば内径23.2mm・30mm・30.5mmの鏡筒にも接続可能。カメラ用の撮影鏡筒が無い顕微鏡にもご使用いただけます。

Cマウント設計

仕様SPECIFICATION

本仕様表は左右にスクロール可能です。

機種名 WRAYCAM-EL310 WRAYCAM-EL510
センサータイプ CMOS CMOS
映像素子 1/3" 1/2.5”
ピクセルサイズ 2.2μm x 2.2μm 2.2um x 2.2um
解像度 2048 x 1534 2560 x 1922
1024 x 770 1280 x 960
  640 x 480
フィルタ RGB Bayer Pattern RGB Bayer pattern
マウント Cマウント Cマウント
フレームレート(※) 27fps(2048x1534) 14fps(2560x1922)
53fps(1024x770) 38fps(1280x960)
  101fps(640x480)
RGB出力 24bit 24bit
露出制御 オート/マニュアル オート/マニュアル
露出時間
 - MicroStudio 0.1ms~2s 0.05ms~2s
 - SpectMan 0.1ms~2s 0.05ms~2s
ファイル保存形式
 - MicroStudio 静止画: ビットマップ形式:.bmp/.dib/.rle JPEG形式:.jpg/.jpeg/.jpe/.jit/.jtif PNG形式:.png TIFF形式:.tif/.tiff RAWファイル形式:.dng その他形式:.pcx/.tga/.jp2/.j2k/.dcm/.tft
静止画: ビットマップ形式:.bmp/.dib/.rle JPEG形式:.jpg/.jpeg/.jpe/.jit/.jtif PNG形式:.png TIFF形式:.tif/.tiff RAWファイル形式:.dng その他形式:.pcx/.tga/.jp2/.j2k/.dcm/.tft
動画: .wmv .mp4(H264/H265) .avi 動画: .wmv .mp4(H264/H265) .avi
 - SpectMan 静止画: .jpg .bmp .png .tif 静止画: .jpg .bmp .png .tif
動画: .wmv(Windows) .mp4(Mac) 動画: .wmv(Windows) .mp4(Mac)
ホワイトバランス マニュアル マニュアル
スキャンモード プログレッシブ プログレッシブ
シャッター ローリングシャッター ローリングシャッター
量子効率 量子効率 量子効率
(グラフをクリックすると拡大表示されます。) (グラフをクリックすると拡大表示されます。)
感度 1.9V/lux-sec 1.76V/lux-sec
ローパスフィルタ透過率 ローパスフィルタ透過率 ローパスフィルタ透過率
(グラフをクリックすると拡大表示されます。) (グラフをクリックすると拡大表示されます。)
SDK Windows・Mac・Linux対応 Windows・Mac・Linux対応
SDK言語 Native C/C++, C#/VB.NET Native C/C++, C#/VB.NET
S/N 比 39 dB 38.5dB
ダイナミックレンジ 69.5 dB 67.7dB
電源出力/電源入力 USBバスパワー USBバスパワー
動作温度/動作湿度 -10℃~50℃ / 30~80%(但し結露しないこと) -10℃~50℃ / 30~80%(但し結露しないこと)
カメラ本体寸法(W×D×H) 68x68x46.4 68x68x46.4
本体重量約(実測値) 283g 283g
USBケーブル長さ 1.5m 1.5m
取扱説明書ダウンロード MicroStudio取扱説明書PDFファイル(12.25MB)
Spectman取扱説明書PDFファイル(3.16MB)
カタログダウンロード WRAYCAM-ELシリーズ カタログPDFファイル(1.03MB)

(※)フレームレートはあくまでも理論値であるため、表記のフレームレートでの撮影を保証するものではございません。また、ご使用されるパソコンの環境よってフレーム落ち等、映像が正常に撮影できない場合があります。このような場合は露出時間を長く取り、フレームレートを低く設定することで改善されることがあります。
(※)動画ファイルのフレームレートは最大60fpsに制限されます。

関連製品OPTION

WRAYCAM-ELのオプション品

Cマウントアダプタユニバーサルタイプ GC037

¥14,000-
(税抜/ 送料当社負担)

在庫あり 納期1~3営業日以内

個数
Cマウントアダプタユニバーサルタイプ GC050

¥14,000-
(税抜/ 送料当社負担)

在庫あり 納期1~3営業日以内

個数
Cマウントアダプタユニバーサルタイプ GC075

¥14,000-
(税抜/ 送料当社負担)

在庫あり 納期1~3営業日以内

個数
Cマウントアダプタユニバーサルタイプ GC100

¥14,000-
(税抜/ 送料当社負担)

在庫あり 納期1~3営業日以内

個数
Cマウントアダプタユニバーサルタイプ NC100

¥2,000-
(税抜)

在庫あり 納期1~3営業日以内

個数
30mm変換アダプタCA300
30mm変換アダプタCA300

¥2,000-
(税抜)

在庫あり 納期1~3営業日以内

個数
30.5mm変換アダプタCA305
30.5mm変換アダプタCA305

¥2,000-
(税抜)

在庫あり 納期1~3営業日以内

個数
Cマウント変換アダプタCMT30
Cマウント変換アダプタCMT232

¥2,100-
(税抜)

在庫あり 納期1~3営業日以内

個数
アダプタリテーナJON34

¥2,500-
(税抜)

在庫あり 納期1~3営業日以内

個数
対物ミクロメーターB1S10/100
対物ミクロメーターB1S10/100

¥4,500-
(税抜)

在庫あり 納期1~3営業日以内

個数
他社製顕微鏡用Cマウントアダプタ
Cマウントアダプタ

オリンパス・ニコン・ライカ・ツァイス製顕微鏡用のCマウントアダプタをご用意しております。

光学系の無いダイレクトアダプタ(1倍)のほか、オリンパス・ニコン用には縮小光学系の入ったCマウントアダプタも複数種類取り揃えております。カメラのセンサーサイズに応じて、適切な倍率のアダプタをお選びください。

製品の詳細・適合機種についてはこちら
