顕微鏡用USBデジタルカメラ WRAYCAM-CIX
  • WRAYCAM-CIX
  • 側面観
  • カメラレンズ
  • 端子
  • 顕微鏡取り付け時
  • 同梱一式
  • WRAYCAM-CIX図面

ソフトウェア及びWindows用DirectShow・TWAINプラグインが標準で付属しています。

ソフトウェア詳細ページへ
  • USB3.0
  • 裏面照射CMOS
  • ペルチェ冷却
  • Cマウント
  • 超高感度
  • 高解像度
  • プロセッサ内蔵
  • ソフトウェア付属
  • 高フレームレート

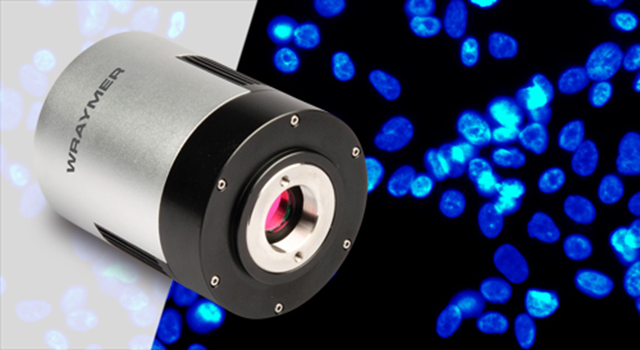

SONY製の裏面照射型カラーCMOSセンサーに2段ペルチェ式冷却機能を搭載したUSB3.0カメラ
高いフレームレートで低ノイズの微光イメージングが可能なWRAYCAM-CIXシリーズ

12bit画像処理エンジン搭載。高い色再現性と広いダイナミックレンジにより、顕微鏡を覗いたそのままの像を映し出します。

2段ペルチェ式冷却機能は、長時間露出使用時に発生しやすい熱ノイズを抑えます。像の追随性が高く、蛍光観察や暗視野観察などの微光イメージングのストレスが軽減されます。もちろん明視野観察や位相差観察にも使用できるので、蛍光像に明視野像を重ね合わせるようなことも可能です。

CIXシリーズでは以下の2機種をご用意しています。
・超高感度・4K高解像度・高速フレームレートのカラーカメラWRAYCAM-CIX830
・超高解像度2000万画素のカラーカメラWRAYCAM-CIX2000

顕微鏡とのマウント部は一般的なCマウント。オプション品により、内径23.2mm・30mm・30.5mmの鏡筒に もカメラを取り付けられます。美しく堅牢なアルミダイキャストボディを採用。

カメラ制御のためのソフトウェア(Windows用・Mac用)が標準で付属します。計測機能・ダークフィールド補正に加え、冷却機能のON/OFFや冷却温度もソフトウェア上でコントロール可能です。Windows用ソフトウェアMicroStudioではさらにブラックバランス、 蛍光画像合成、重ね合わせなどの機能も搭載されています。


WRAYCAM-CIX830
4K解像度顕微鏡用USB冷却カラーカメラ
USBケーブル付
在庫僅少 納期1~3営業日以内
¥305,000-(税抜)
税込¥335,500、送料当社負担
WRAYCAM-CIX2000
2000万画素顕微鏡用USB冷却カラーカメラ
USBケーブル付
在庫あり 納期1~3営業日以内
¥305,000-(税抜)
税込¥335,500、送料当社負担

特徴FEATURES

低ノイズで高精細、色再現性の高い微光イメージングが可能な顕微鏡用冷却カラーCMOSカメラWRAYCAM-CIXシリーズ

SONY製の裏面照射型高感度CMOSセンサーを採用。高精細で高感度な顕 微鏡写真が得られます。 冷却機能は最低-45℃まで調整可能。長時間露出 時に発生しやすい熱ノイズを抑えます。露出時間は最長1時間です。 蛍光 観察や暗視野観察などの微光イメージングはもちろん、12bit画像処理エ ンジンによる高い色再現性で明視野観察にも適しています。 ダイナミッ クレンジも広く、明暗差の大きい試料でも白飛びや黒潰れが抑えられま す。
顕微鏡用USB冷却デジタルカメラWRAYCAM-CIXシリーズは以下の2つの モデルを用意しています。

WRAYCAM-CIX830

WRAYCAM-CIX830は超高感度な裏面照射型CMOSイメージセンサー SONY STARVIS (IMX485 )を搭載。高精細な4K解像度(UHD)です。

被写体の明るさに応じたゲインモードが設定可能なDual Conversion Gain (DCG)機能により、非常に明るい照明条件でも、非常に暗い低照度環境下でも利用可能です。低照度撮影では高変換ゲインモード(High Conversion Gain, HCG)により感度を上げ、読み出しノイズを低減するこ とで優れた低照度撮影性能を実現します。低変換ゲインモード(Low Conversion Gain, LCG)は非常に明るい照明条件下での画像の飽和を減少させ、より高いフルウェル容量(FWC)とより広いダイナミックレンジ が得られます。

また、超低暗電流で高感度なセンサーとHCGモードの組み合わせにより、暗い背景でもより細部まで鮮明で高コントラストな蛍光イメージン グを行うことができます。

一般的なパソコンモニタの表示比率に合った16:9比率のイメージ出力。色補正アルゴリズムは正確に標本の色を再現し、ワイドダイナミックレンジで高コントラスト、色再現性の高い画像が得られます。

WRAYCAM-CIX2000

WRAYCAM-CIX2000は、裏面照射型CMOSイメージセンサーSONY Exmor R(IMX183)を搭載。

2000万画素と非常に高解像度で、非常に高精細な微光イメージングが可能です。A3サイズ商業印刷にも対応できるシャープで高品質な像が得られます。

また、撮影範囲の一部をデジタルズームで拡大する場合でも、画像劣化の少ない撮影が可能です。

フレームレートが高く、焦点の調整なども容易です。

センサーサイズが1インチと大きいため、縮小レンズ入りのアダプタを介さずに、等倍Cマウントアダプタとの組合せで広い撮影範囲が得られま す。

USB3.0対応。データ転送速度の速い顕微鏡用USBカメラです。

市場で一般に流通するUSB2.0モデルに比べて約3倍の転送スピードが得られます。

パソコンに接続して使用。高機能な専用ソフトウェアも付属
USB3.0

Windows/Mac、どちらでも使えます。パワフルなソフトウェアが標準付属しています。

制御ソフトウェアとして、MicroStudio(Windows用)、Spectman forWindows(Windows用)、Spectman for Mac(Mac用)が付属しています。

ライブビュー表示や静止画、動画の撮影といった基本的な機能の他に、ライブスティッチング(タイリング)、ライブフォーカススタッキング(焦点合成(EDF))、ダークフィールド補正、タイムラプス、計測等の便利な機能を搭載。Windows用ソフトウェアMicroStudioではさらにブラックバランス、 蛍光画像合成、重ね合わせなどの機能も搭載されています。

カメラの冷却機能のON/OFFや冷却温度もソフトウェアからコントロール可能です。

Windows
Mac

Windows/Mac対応

カメラ制御ソフトウェア機能紹介

対応OS

Windows 7※ / 8 / 8.1 / 10 / 11(32bit・64bit)
Mac OSX 10.10以降(Yosemite / El Capitan / Sierra / High Sierra / Mojave / Catalina / Big Sur / Monterey)、Apple M1M2チップ搭載のMacにも対応

※推奨動作環境等、ソフトウェアの詳細は以下リンクよりご確認ください。

TWAIN・DirectShowにも対応。SDKも無償提供。

TWAIN・DirectShowのプラグイン(Windows用)も標準で付属しております。また、SDKも無償で提供しておりますので用途に応じたシステムを独自開発していただくことも可能です。(SDK言語:Native C/C++、.NET/C#/VB.NET、Python、Java、DirectShow、TWAIN、LabView、MatLab)

SDKをご希望のお客様はこちら より弊社までお問い合わせ下さい。

ショートカットキーを使用し、作業の効率化が図れます

静止画撮影や録画開始・停止といった撮影操作は通常マウスで行いますが、キーボードのショートカットキーで実行することもできます。

外部トリガによる撮影も可能です

市販のUSBスイッチケーブル等にショートカットキー等を割り当てることで、フットスイッチでの撮影操作や、センサ・タイマー等と同期させた自動撮影等が可能です。顕微鏡用カメラの使用用途が広がります。

外部トリガ

フットスイッチ
センサ
タイマー


顕微鏡への取り付けは共通規格のCマウント。接続汎用性の高い顕微鏡用デジタルカメラです。

顕微鏡のCマウントに接続して使用します。顕微鏡に関わらず、ほとんどの顕微鏡に取り付けることが出来ます。
オプションのアダプタを使用すれば内径23.2mm・30mm・30.5mmの鏡筒にも接続可能。カメラ用の撮影鏡筒が無い顕微鏡にもご使用いただけます。

Cマウント
USBカメラWRAYCAM取付時
ほとんどの顕微鏡に取り付け可能です。

※冷却カメラWRAYCAM-CIXシリーズを⻑くご愛用いただくため、こちらのご留意事項をご確認のうえ製品をご利用ください。

仕様SPECIFICATION

本仕様表は左右にスクロール可能です。

機種名 WRAYCAM-CIX830 WRAYCAM-CIX2000
センサータイプ CMOS(裏面照射) CMOS(裏面照射)
センサー型番 SONY STARVIS (IMX485)  SONY Exmor R(IMX183)
映像素子 1/1.2"  1"
ピクセルサイズ 2.9μmx2.9μm  2.4μm X 2.4μm
解像度 3840x2160  5440X3648
1920x1080  4096X2160
   2736X1824
   2736X1824
フィルタ RGB Bayer Pattern  RGB Bayer Pattern
マウント Cマウント  Cマウント
フレームレート(※) 43fps (3840x2160)  5fps (5440 X 3648)
60fps (1920x1080)  10fps (4096 X 2160)
   15fps (2736 X 1824)
   30fps (1824 X 1216)
A/D 8/12bit  8/12bit
RGB出力 24/48bit  24/48bit
露出制御 オート/マニュアル  オート/マニュアル
露出時間
 - MicroStudio 0.013ms~60min  0.264ms〜60min
 - Spectman 0.013ms~60min  0.26ms~60min
ファイル保存形式
 - MicroStudio 静止画: ビットマップ形式:.bmp/.dib/.rle JPEG形式:.jpg/.jpeg/.jpe/.jit/.jtif PNG形式:.png TIFF形式:.tif/.tiff RAWファイル形式:.dng その他形式:.pcx/.tga/.jp2/.j2k/.dcm/.tft
動画: .wmv .mp4(H264/H265) .avi
 - Spectman 静止画: .jpg .png .tif .fits
動画: .mp4
ホワイトバランス マニュアル  マニュアル
スキャンモード プログレッシブ  プログレッシブ
シャッター ローリングシャッター  ローリングシャッター
量子効率 量子効率 量子効率
(グラフをクリックすると拡大表示されます。)
感度 2188mV with 1/30s 462mV with 1/30s
フィルタ透過率 フィルタ透過率
(グラフをクリックすると拡大表示されます。)
SDK Windows・Mac・Linux・Android
SDK言語 Native C/C++、.NET/C#/VB.NET、Python、Java、DirectShow、TWAIN、LabView、MatLab
S/N 比 40dB
ダイナミックレンジ 74.1dB 71dB
電源出力/電源入力 USBバスパワー
冷却システム用電源:DC12V/3A
動作温度/動作湿度 -10℃~50℃ / 30~80%(但し結露しないこと)
その他 USB2.0ポート x2搭載(USBハブとして使用可能)
取扱説明書ダウンロード MicroStudio及びSpectmanの取扱説明書は以下のホームページよりご覧いただけます。
https://www.wraymer.net/
カタログダウンロード WRAYCAM-CIXシリーズ カタログPDFファイル(608KB)
※外観・仕様は若干の変更がある場合があります。

(※)フレームレートはあくまでも理論値であるため、表記のフレームレートでの撮影を保証するものではございません。また、ご使用されるパソコンの環境よってフレーム落ち等、映像が正常に撮影できない場合があります。このような場合は露出時間を長く取り、フレームレートを低く設定することで改善されることがあります。
(※)動画ファイルのフレームレートは最大60fpsに制限されます。
