歯科マイクロスコープ手術実習用顕微鏡
  • 。歯列模型を机にクランプ下ファントム(マネキン)に設置した場合
  • 机上に設置した場合

製品概要

顕微鏡(歯科用マイクロスコープ)を使用した手術練習・実習用の顕微鏡です。
高額な歯科手術用マイクロスコープと近似した倍率・作業距離のため、本番に近い練習環境が手軽に導入できます。

本製品は、非常にリーズナブルな価格で導入できる、歯科用マイクロスコープ手術の練習用顕微鏡です。

ズーム変倍式(総合倍率2.6~18倍)、作業距離217mmという仕様は手術用顕微鏡に近似しております。顕微鏡を覗きながら手技を行うマイクロスコープ手術の練習においては、眼から手元までの距離間が非常に重要であり、手術本番に近い仕様で練習ができる本製品は、マイクロスコープ手術の導入をお考えの際の試験的な導入や、練習・経験を積むことによる技術向上に最適です。

顕微鏡(歯科用マイクロスコープ)を用いた根管治療や口腔外科手術を行うことにより、より精密で安全な治療が望めます。歯科用マイクロスコープは精密な根管治療のほか、窩洞形成・コンポジットレジン修復・支台歯形成・歯肉縁下のスケーリング・ルートプレーニング等、幅広い用途での活用が期待されておりますが、その技術習得のためには多くの経験を積むことが重要です。

しかしながら、歯科用マイクロスコープは非常に高額で、安価なものでも数百万円、機種によっては1千万円を超えるようなものもあり、本製品のようにリーズナブルな価格で導入いただけることは重要な意味を持ちます。

ハイアイポイント仕様の接眼レンズを搭載。眼鏡をかけたままでも使用できます。

鏡筒位置・傾斜を自在に調整できるアームスタンド型。歯列模型を机にクランプ下ファントム(マネキン)に設置した場合、机上に設置した場合どちらでも対応可能です。また、使わないときは折りたたんで収納できるため、省スペースかつ、短時間でも手軽に練習が開始できます。

映像出力が可能なDMS-945Cでは、顕微鏡下で作業している様子がリアルタイムにモニタに映し出されます。顕微鏡を覗かなくても顕微鏡下の手技を確認でき、指導が難しいマイクロスコープ手術の教育用途に最適です。

モニタに出力される映像は、双眼部を覗いたときに見える視野範囲と近似しています。

※本製品は医療機器ではありません。

DMS-940
双眼鏡筒タイプ
在庫あり 納期1~3営業日以内
¥191,500-(税抜)
税込¥210,650、送料当社負担
個数
DMS-945C
三眼鏡筒+HMDIカメラ/モニタ付タイプ
在庫あり 納期1~3営業日以内
¥441,500-(税抜)
税込¥485,650、送料当社負担
個数

特徴FEATURES

医療用・手術用マイクロスコープに近似した作業距離

手術用マイクロスコープに近似した仕様

マイクロ手術で使用される手術用マイクロスコープに近似した仕様の顕微鏡です。本番に近い姿勢で手技練習を行うことができます。

メガネをかけたまま検鏡可能

メガネをかけたまま検鏡可能な、ハイ・アイポイント仕様の接眼レンズ。他の作業と顕微鏡作業を並行するような場合でも、メガネの着脱が不要で効率的です。

手術用マイクロスコープに近似した総合倍率

広角で焦点深度が深い像が得られる低倍率から、対象部をクローズアップし詳細に観察できる高倍率まで、無段階に切換可能なズーム式鏡筒です(総合倍率:2.6~18.0倍 ズーム比:6.7)。
低倍率で広範囲に観察しつつ、より精密な縫合や切削が必要となる箇所は拡大観察しながら手技を行うといった用途に最適です(視野直径:82.0~12.0mm)。

最低倍率での観察イメージ

最低倍率での観察イメージ(総合2.6倍)

最高倍率での観察イメージ

最高倍率での観察イメージ(総合18.0倍)

ルートプレーニング練習時の観察イメージ

ルートプレーニング練習時の観察イメージ(低倍率 / 高倍率)



根管治療練習時の観察イメージ

根管治療練習時の観察イメージ(低倍率 / 高倍率)



リアルタイムの映像出力で教育用途に最適

カメラ・モニタ付きモデルのDMS-945Cでは、使用者が顕微鏡を覗きながら、同時に顕微鏡下の映像をリアルタイムに出力できます。
熟練者が生徒に対して映像で手技を見せながら指導したり、反対に生徒の手技をモニタで確認しながら指導することができ、教育用途に非常に適しています。

顕微鏡下の映像をリアルタイムに出力

照明光が映り込みづらい単光源LED照明仕様

縫合練習用の食肉・歯肉模型等、滑沢な表面を照明する場合、実体顕微鏡で一般的なリングライトを使用すると観察像に照明光が大きく映り込み見づらくなってしまうことがありますが、本製品は単光源のLED照明により、試料面への照明光の映り込みを抑えています。

リングライト単光源

リングライト使用時

単光源

単光源照明使用時

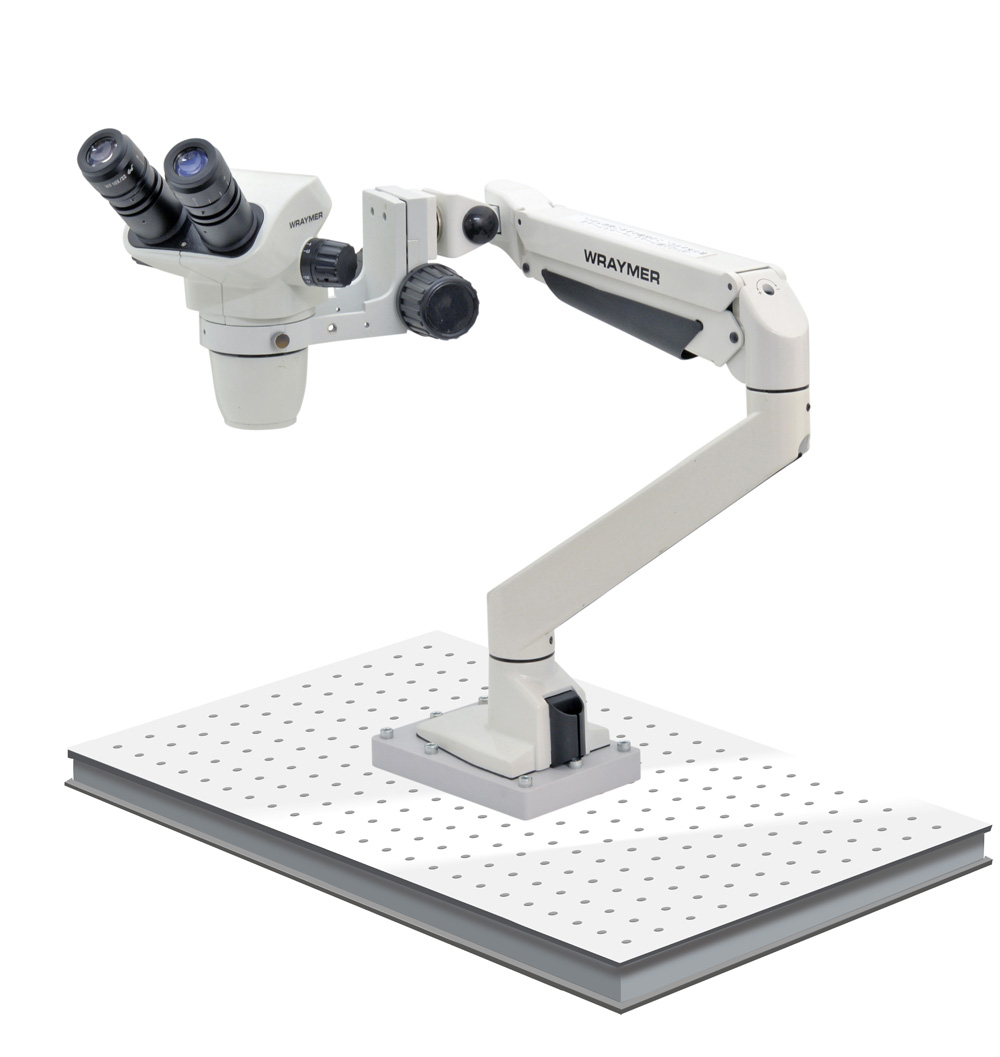

省スペースかつ、鏡筒位置を自在に調整できるアームスタンド型

可能範囲が広く、鏡筒の位置づけにおいて自由度の高いアームスタンド型。任意の位置にスムーズに鏡筒を移動させられるため、机上にサンプルを設置する場合・机の手前にNISSIN社等の歯科用マネキンをクランプする場合等、さまざまな練習環境に対応できます。また、可動式のチェストをチェアサイドに設置、天板に本顕微鏡をクランプすることで、ヘッドレストに置いた歯科用マネキンでの練習も行え、より効果的なトレーニングが期待できます。

練習用マネキン

練習用マネキンと併用することで、より効果的な練習ができます。

練習用マネキン

キャスター付チェストの天板にクランプし、チェアサイド等に持ち運んで練習もできます。

スタンドの位置合わせ時などの操作が容易

フォーカスマウント部は顕微鏡を前後左右に傾けることが可能ですので、手術用顕微鏡を使用する際と近似した鏡筒向きでの手技練習が行えます。フォーカスアーム部の左右のハンドルにより、スタンドの位置合わせ時などの操作が容易です。

アームスタンド基部はクランプ形状で、デスク・作業台等の天板をクランプで挟んで取り付けます(図A)。標準仕様のクランプでは板厚10~50mmの天板に取り付け可能です(図D-1)。オプションのロングクランプLCP85を利用すると、板厚50〜85mmの天板に取り付けできます(図D-2)。

貫通穴に取り付ける場合はエンドプレートをご利用ください(図B)。エンドプレートは貫通穴の内径8.5〜60mm・板厚55mm以下の場合にご利用いただけます(図D-3)。

クランプ、エンドプレートいずれの場合も、締め付け作業は上方から行います。デスクの下にもぐり込む必要がありません(図C)。

図A
図B
図C-1
図C-2
図C-3
図D

USBフットスイッチによる撮影操作に対応

撮影操作は付属のUSBマウス

DSM-945Cの撮影操作は付属のUSBマウスで行います。

さらに、オプションのUSBフットスイッチを利用した撮影操作も可能。フットスイッチなので、術者本人が手技中に静止画撮影・録画開始/停止が行えます。

オプションのUSBフットスイッチはシングルペダル・トリプルペダルの2タイプをご用意。

シングルペダルは静止画撮影、トリプルペダルでは静止画撮影(左ペダル)に加え動画の録画開始/停止(中央ペダル)、フリーズ(右ペダル)に対応しております。

各商品には以下のものが含まれています。

DSM-945C

仕様SPECIFICATION

本仕様表は左右にスクロール可能です。

モデル名 DSM-940 DSM-945C
鏡筒型式 双眼鏡筒鏡筒傾斜角45゜、眼幅調整範囲54~76mm 双眼鏡筒鏡筒傾斜角45゜、光路分配50:50, 360゜回転可、眼幅調整範囲54~76mm
接眼レンズ WF10x(超広視野22mm)、ハイ・アイポイント(メガネをかけたままでの検鏡が可能)、視度補正環付(視度補正機能±5dp
総合倍率/視野直径 2.6倍~18.0倍/82.0~12.0mm
作業距離 217mm
鏡筒マウント外径 76mm
フォーカスアームマウント 直径76mm
クランプ寸法 100mm(W) x 125mm(D)
センサータイプ CMOS(裏面照射型)
映像素子 1/1.9″
ピクセルサイズ 3.75μm x 3.75μm
解像度 1920 X 1080
フィルタ RGB Bayer Pattern
マウント Cマウント
フレームレート(※1) HDMIモード:60Hz
RGB出力 24 bit
露出制御 オート/マニュアル
露出時間 0.01ms~1000ms
ファイル保存形式 静止画:.jpg/.tif
動画:.asf(※2)
ホワイトバランス オート/マニュアル
スキャンモード プログレッシブ
シャッター Electronic rolling shutter
S/N 比 50dB
ダイナミックレンジ 76.8dB、HDR時>80dB
量子効率 量子効率
(グラフをクリックすると拡大表示されます。)
感度 1120mV(1/30秒)
フィルタ透過率 フィルタ透過率
(グラフをクリックすると拡大表示されます。)
HDMI 映像出力 HDMI (1080p)
USBポート USBマウス/USB-Ethernetアダプタ/USBフットスイッチ用(FLOYD-2A内蔵ソフトウェア制御用)
電源出力 / 電源入力 DC12V1A / AC100~240V 50/60Hz
動作温度 / 動度湿度 -10~50℃ / 30~80%(但し結露しないこと)
OSDディスプレイ On Screen Display(HDMI接続時)
カメラ本体寸法(W×D×H) 78mm × 65mm × 84.5mm
顕微鏡付属品 視度補正環付接眼レンズ10x22mm、アイシールドL36、ダストカバー、接眼レンズ固定ネジ、対物筒キャップ、リングライトアダプタRP48、六角レンチ 視度補正環付接眼レンズ10x22mm、アイシールドL36、ダストカバー、接眼レンズ固定ネジ、Cマウントアダプタ(1x)、対物筒キャップ、撮影直筒用キャップ、リングライトアダプタRP48、六角レンチ
シングルLEDスポットライトSLS40付属品 光量コントロールユニット、照明固定ネジx2、プラスチックワッシャーx2、DC延長ケーブル(1m)、DC延長ケーブルホルダ
FLOYD-2A付属品 HDMIケーブル(1.4m)、ACアダプタ(1A)、USB-Ethernetアダプタ、CD-ROM(ソフトウェア)、三脚用マウント、USBマウス(※2)、SDカード(※2)
HDMIワイドLCDモニタJE133N付属品 HDMIケーブル(0.5m)、ACアダプタ(2A)、L字変換プラグ(HDMI)、L字変換プラグ(DC・USB-C)、Y字ケーブル、カメラ取付アダプタ
※外観・仕様は若干の変更がある場合があります。

(※1)フレームレートはあくまでも理論値であるため、表記のフレームレートでの撮影を保証するものではございません。また、ご使用される機器の環境によってフレーム落ち等、映像が正常に撮影できない場合があります。このような場合は露出時間を長く取り、フレームレートを低く設定することで改善されることがあります。

(※2)サービス品のため、製品保証の対象外です。
