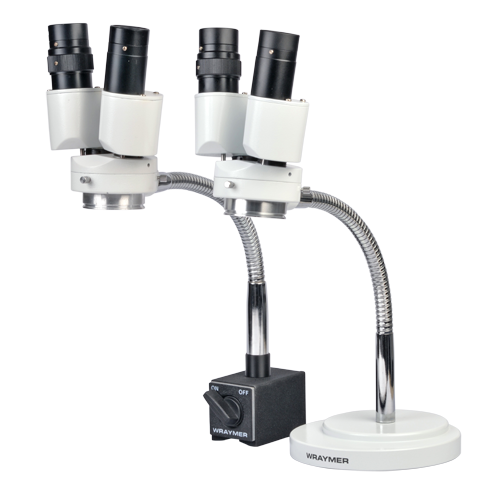

実体顕微鏡 TW-180/TW-180M

実体顕微鏡

フレキシブルアームに作業姿勢に適した位置付けが可能。

製品概要

フレキシブルアーム構造で作業姿勢に適した顕微鏡の位置付けが可能。

フレキシブルアームを採用した双眼実体顕微鏡です。総合倍率8倍で、顕微鏡下での組み立て作業に適しています。360°回転可能な鏡筒とフレキシブルアームにより、作業姿勢に適した顕微鏡の位置付けができます。

広視野でシャープな立体像が得られます。

スタンドはスタンダードスタンドとマグネットスタンドの2種類をご用意。ご使用環境や用途に合わせてお選びください。

作業距離は標準仕様では98mmです。オプションの補助対物レンズを併用すると作業距離を150mmもしくは200mmに延長できます。

オプション品のハイアイポイント接眼レンズを利用すると、眼鏡をかけたまま観察できます。眼鏡かけたり外したりする必要がなくなり、作業効率が上がります。

電子産業をはじめとする工業分野の組み立て作業や製品の検品、歯科技工、手工芸、研究・教育分野での動植物の解剖・観察、地質学や考古学分野に適しています。

実体顕微鏡TW-180 スタンダードスタンド在庫あり納期1～3営業日以内	￥46,000-（税抜）税込￥50,600、送料当社負担　在庫あり納期1～3営業日以内	製品購入・カスタマイズ >

実体顕微鏡TW-180M マグネットスタンド在庫あり納期1～3営業日以内	￥64,000-（税抜）税込￥70,400、送料当社負担　在庫あり納期1～3営業日以内	製品購入・カスタマイズ >

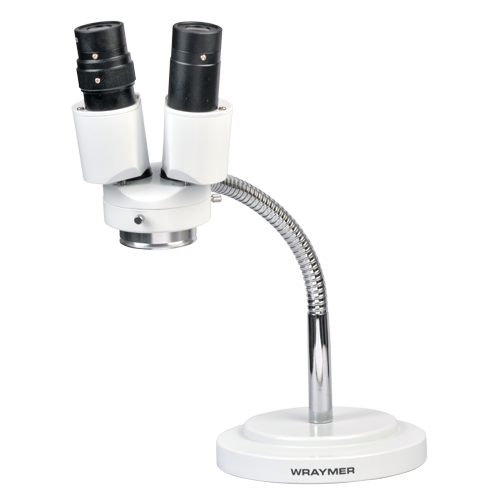

360゜回転可能な鏡筒とフレキシブルアームにより、作業姿勢に適した顕微鏡の位置づけが可能です。

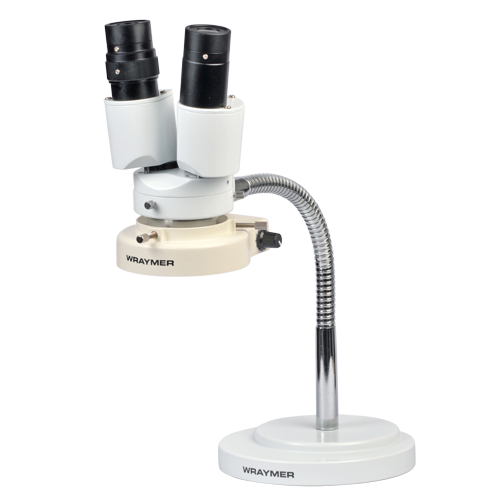

リングライトを装着できます（オプション）

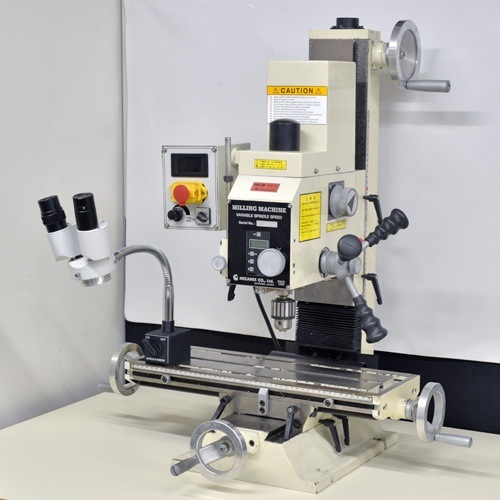

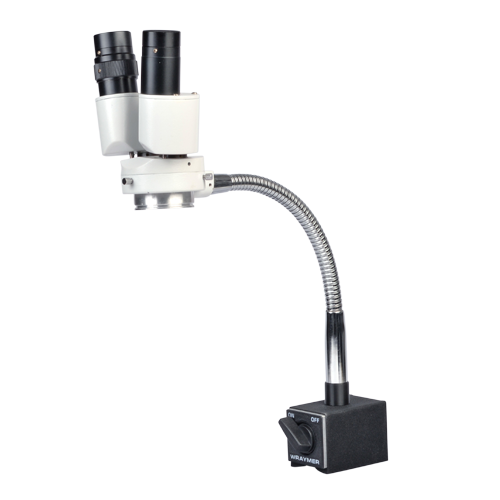

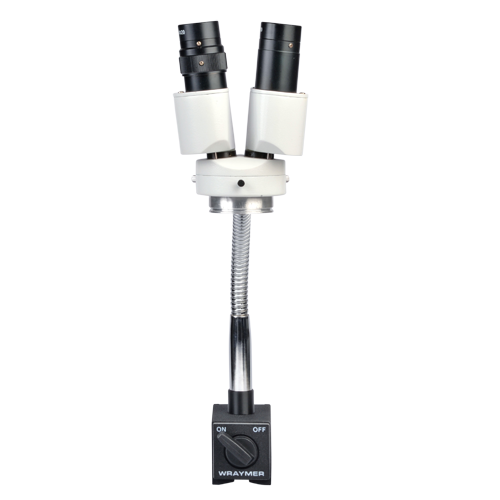

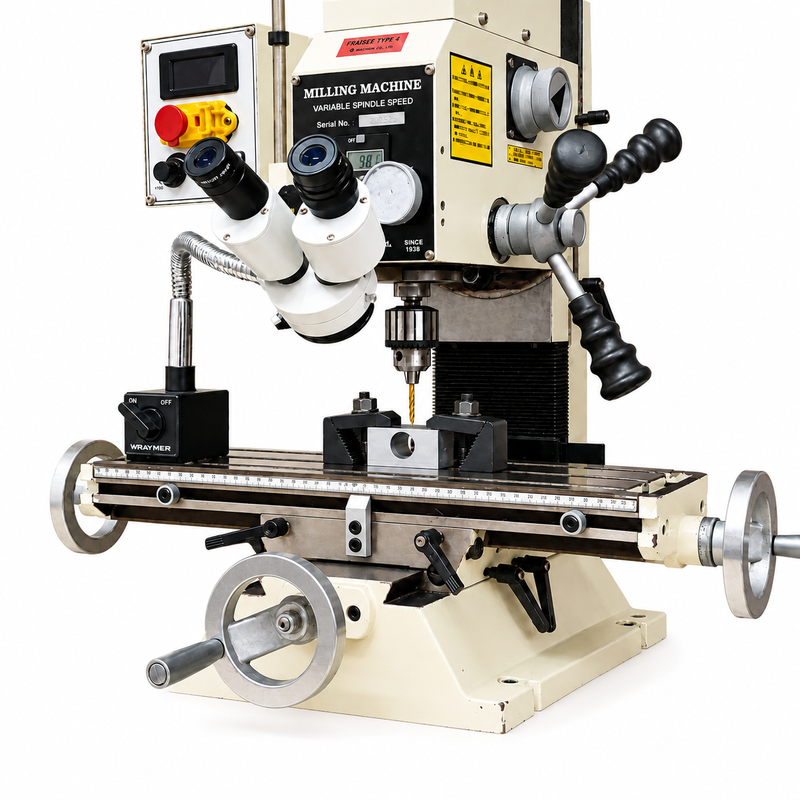

TW-180Mのマグネットスタンドは、1000Nの強力な吸着力。鉄などの磁性体の作業台や定盤、工作機械に取付けできます※。

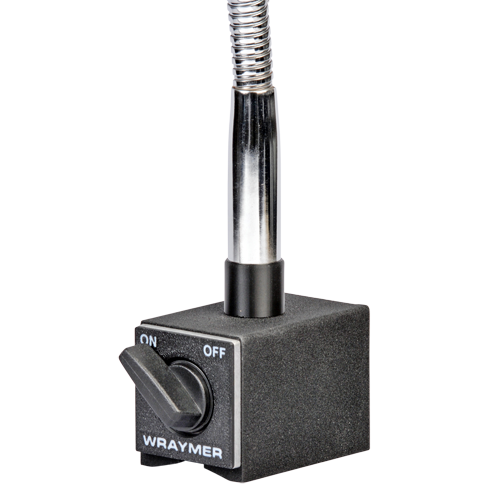

マグネットの吸着はON・OFFスイッチで切り替え。簡単に付けたり外したりできます。

※マグネットの吸着力を十分に発揮させるには、厚さ10mm以上の金属に固定することを推奨します。金属の厚みが薄すぎると、磁気飽和により吸着力が弱くなります。

本製品の作業距離は98mmですが、オプションの補助対物レンズを装着することで作業距離を延長し、顕微鏡とワークとの間に広い空間を確保できます。

補助対物レンズは以下の2種類をご用意しております。

・補助対物レンズTA044：作業距離150mm
・補助対物レンズTA038：作業距離200mm

工作機械での加工部位の確認や、ワーク位置の確認などに便利です。

補助対物レンズなし
総合倍率8倍
作業距離98mm

補助対物レンズTA044
総合倍率3.5倍
作業距離150mm

補助対物レンズTA038
総合倍率3倍
作業距離200mm

当製品を使用する際は、鏡筒を観察しやすい位置に固定し、観察対象物を焦点の合う位置に動かして使用します。

オプション品のハイアイポイント接眼レンズを利用すると、眼鏡をかけたまま観察できます。検鏡のたびに眼鏡かけたり外したりする必要がなくなり、作業効率が上がります。

本仕様表は左右にスクロール可能です。

	TW-180		TW-180M
総合倍率	8倍
鏡筒型式	双眼（眼幅調整範囲55-75mm, 視度補正機能±5dp）
対物レンズ	倍率	総合倍率	実視野 (mm)	作業距離（W.D)( mm）
	0.8x（補助対物レンズなし）	8倍	約25	98 ※リングライトアダプタ下端からサンプル間の距離
	補助対物レンズ0.44x	3.5倍	約45	150 ※補助対物レンズ下端からサンプル間の距離
	補助対物レンズ0.38x	3倍	約52	200 ※補助対物レンズ下端からサンプル間の距離
接眼レンズ	WF10x / 20mm (広視野)
寸法	ベース：直径147mm、高さ26mm アーム部：全長290mm、フレキシブルアーム部193mm リングアダプタ：直径52mm 接眼レンズ～リングアダプタ下部間距離：153mm 実体顕微鏡TW-180寸法図.pdf		ベース（マグネット部）：縦50mm、横73mm、高さ55mm 実体顕微鏡TW-180M寸法図.pdf
重量	3.6Kg		2.1Kg
付属品	アイ・シールド、ビニール製ダストカバー、防塵ガラス、リングアダプタ
カタログダウンロード	実体顕微鏡TW-180 カタログPDFファイル（372KB）
