MV-550
  • MV-550
  • MV-550の標準構成
  • WRAYCAM-NFシリーズ
  • LEDリングライトLMV46

MV-550は同軸落射照明を備えたモニタ出力用のズーム型顕微鏡です。

CマウントのUSBカメラやアナログCCDカメラなどの撮影機器を取り付け、パソコンディスプレイやテレビモニタに顕微鏡像を出力して使用します。
高さのあるワークに対応できるロングピラータイプ(ピラー高さ525㎜)もご用意しております。

対物倍率は標準仕様において0.75倍から5倍の間で無段階に変倍可能、倍率変更時の焦点位置のズレや観察部位の偏位が起こりません。実体顕微鏡レベルの低倍率観察から、オプションの対物レンズを利用することで金属顕微鏡レベルの高倍率観察が可能です。

汎用性のある設計により、オプションの対物レンズ以外にもRMS規格(外径20.32mm×ネジピッチ0.706mm)の無限遠補正光学系対物レンズを利用することも可能です。

粗微動同軸焦点ハンドルを装備しており精密な焦点調整を容易に行うことができます。

標準装備の同軸落射照明は、鏡面加工された金属、樹脂、半導体ウェハなど光反射率の高いワークの観察や、高倍率での観察に適しています。

製品のキズやプリント基板の検査など凹凸のあるワークを観察する場合に便利な側射照明装置(LEDリングライトLMV46・LEDスポットライトDLS60等)もオプションで備えています。

透過照明付きのスタンドや鏡筒の取付角度を自由自在に設定できるスタンドなど、スタンド類のオプションも豊富に取り揃えております。(鏡筒ホルダーH4576との併用が必要です)

※目で顕微鏡を覗き込んで観察することはできません。
※カメラおよびメカニカルステージは別売になります。USBカメラWRAYCAMやアナログCCDカメラ、メカニカルステージ実体顕微鏡用などをご利用下さい。

ズーム型ビデオマイクロスコープ
MV-550
在庫なし
販売終了
ズーム型ビデオマイクロスコープ
MV-550ロングピラータイプ
在庫なし
販売終了

特徴FEATURES

多彩な照明方法

標準装備のLED同軸落射照明(1)は顕微鏡と同軸上から光を照射します。影をつくらず試料を均一に照明できます。光沢のある金属、樹脂、ガラス、フィルム、シートなどの表面検査、ハレーションを起こしやすい試料の観察、高倍率での観察などに有効です。製品のキズ検査や文字の検査、凹凸のある試料の検査等には、オプションのLEDリングライトLMV46(2)やLED照明システムDLS60(3)を御利用下さい。

ズーム型ビデオマイクロスコープMV-550用の照明装置

※同軸落射照明は、以下の条件下では観察範囲の4隅を照明できません。より広範囲を照明する場合は、オプションのLEDリングライトLMV46やLED照明システムDLS60をご使用ください。

  • MV系Cマウントアダプタ1X使用時:ズーム倍率1.5倍以下
  • MV系Cマウントアダプタ0.5X使用時:ズーム倍率2.5倍以下

豊富な対応対物レンズ

MV-550用の対物レンズは標準装備の1倍に加え、オプションで0.5倍、2倍、10倍、20倍の各対物レンズを用意しています。

※MV-550はRMS規格(外径20.32mm×ネジピッチ0.706mm)に適合した無限遠補正光学系対物レンズの取り付けに対応しています。
(使用推奨倍率:結像レンズの焦点距離 F=200mm用の対物レンズでおよそ20倍以下)

ズーム型ビデオマイクロスコープMV-550用の対物レンズ

※標準仕様およびオプションの対物レンズを使用した場合の有効倍率は以下の通りです。

ズーム型ビデオマイクロスコープMV-550用の対物レンズ

※以下のオプションの対物レンズは結像レンズの焦点距離 F=200mm用ですのでMV-550上で使用した場合の倍率は以下の通りとなります。

  • 10倍対物レンズ:4.5倍
  • 20倍対物レンズ:9倍

またこれらの対物レンズ使用時はオプションのLEDリングライトLMV46を取り付けることが出来ません。

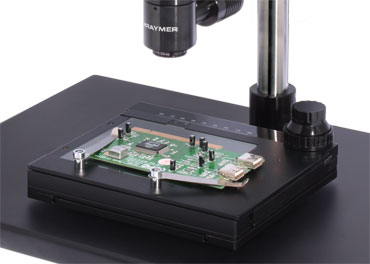

メカニカルステージ

オプションのメカニカルステージ実体顕微鏡用を組み合わせると試料のXY方向の微動をスムーズに行うことができます。

メカニカルステージ

Cマウントアダプタ

Cマウントアダプタは標準付属の1倍のほか、0.5倍を用意しています。0.5倍のCマウントアダプタはセンササイズ1/3以下のカメラでより撮影範囲広くとりたい場合等にご利用ください。

Cマウントアダプタ

左)MV系Cマウントアダプタ1X 対応センササイズ:1/2インチ以下
右)MV系Cマウントアダプタ0.5X 対応センササイズ:1/3インチ以下

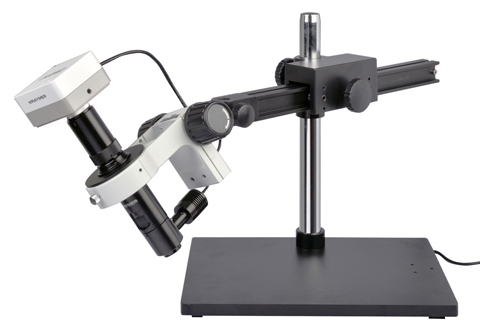

鏡筒ホルダーH4576

オプションの鏡筒ホルダーH4576をMV-550本体と併用すると、標準付属外のスタンドでの本体の使用が可能になります。

取り付け例

A20+鏡筒ホルダーH4576+MV-550

スタンダードスタンドA20+鏡筒ホルダーH4576+MV-550

R10+鏡筒ホルダーH5076+XV-330

スライドレールスタンドR10+鏡筒ホルダーH4576+MV-550

撮影範囲

センササイズ1/3インチのカメラを利用したときの撮影範囲は以下のとおりです。

対物レンズ 最低倍率~最高倍率の撮影範囲(mm)
商品名 倍率 作業距離 MV系Cマウントアダプタ1X MV系Cマウントアダプタ0.5X
MV系対物レンズ1X 1倍 82mm 4.4x5.8~0.6x0.9 9.1x11.7~1.3x1.8
MV系対物レンズ0.5X 0.5倍 175mm 8.6x11.6~1.3x1.8 18.3x23.7~2.6x3.6
MV系対物レンズ2X 2倍 35mm 2.3x2.9~0.35x0.43 4.6x5.7~0.64x0.90
プランアクロマート対物レンズ10Xノンカバー 4.5倍 20.2mm 0.65x0.52~0.16x0.20 0.64x0.52~0.31x0.40
プランアクロマート対物レンズ20Xノンカバー 9倍 8.8mm 0.33x0.25~0.08x0.10 0.32x0.25~0.16x0.20

標準仕様(対物レンズ1倍、Cマウントアダプタ1倍)にセンササイズ1/3インチのカメラを取り付けた場合の撮影範囲。

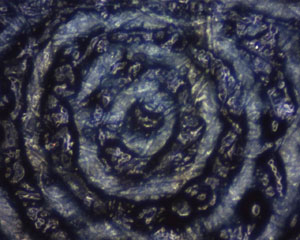

ズーム倍率0.75倍 ズーム倍率5倍
ズーム倍率0.75倍時の撮影範囲 ズーム倍率5倍時の撮影範囲

仕様SPECIFICATION

本仕様表は左右にスクロール可能です。

光学系 無限遠補正光学系(結像レンズ F=90mm)
撮影用レンズ 顕微鏡本体のズーム範囲 0.75倍~5倍
対物レンズ 1倍 作業距離 82mm
Cマウントアダプタ 1倍
照明 同軸落射照明 高輝度白色LED 1W(無段階光量調節機構あり)
照明用電源 入力 100~240V 50/60Hz 出力 3.4V DC300mA
粗微動同軸焦点ハンドル 焦点調整範囲 50mm、最小目盛り 0.002mm
利用可能なカメラのセンササイズ 1/2インチ以下
作業距離 82mm(0.5x対物レンズ使用時:175mm、 2x対物レンズ使用時:35mm)
重量 5.2Kg
寸法

顕微鏡本体の寸法は右図をご参照下さい
(※MV系Cマウントアダプタ1XとMV系対物レンズ1X装着時の寸法です)

ピラー全長:
276mm(ロングピラータイプ:525mm)
ピラー中央~顕微鏡本体中央間距離:
140mm
ピラー径:
25mm
フォーカスアーム径:
45mm
ベースプレート:
300mm×400mm×25mm
MV-550の寸法図
付属品 照明コントロールボックス、ACケーブル(照明用)、六角レンチ
カタログダウンロード ズーム型ビデオマイクロスコープMV-550 カタログPDFファイル(1.16MB)
※外観・仕様は若干の変更がある場合があります。
