顕微鏡 レイマーHOME › 製品一覧 › 金属顕微鏡一覧 › RM-5400TL 金属顕微鏡

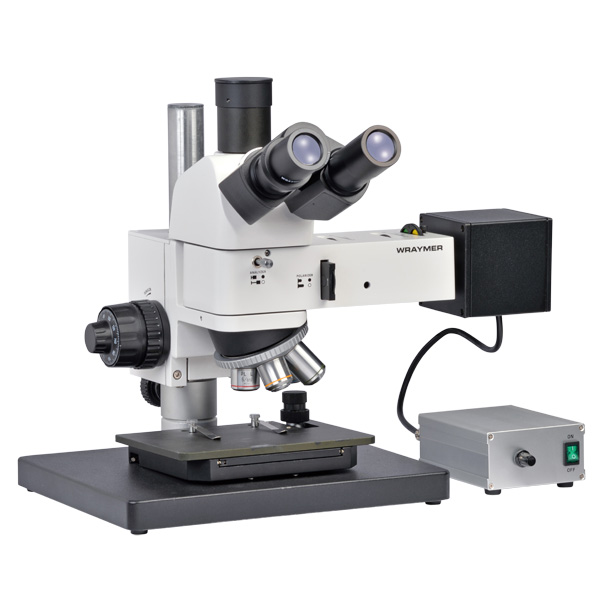

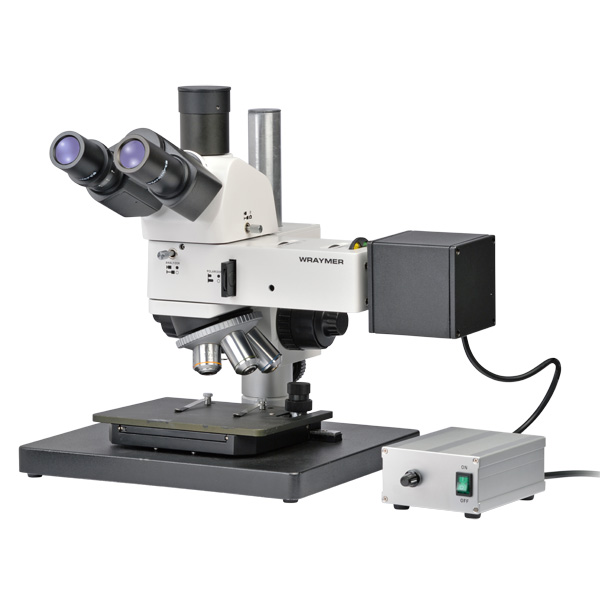

RM-5400TL MODEL
  • RM-5400TL

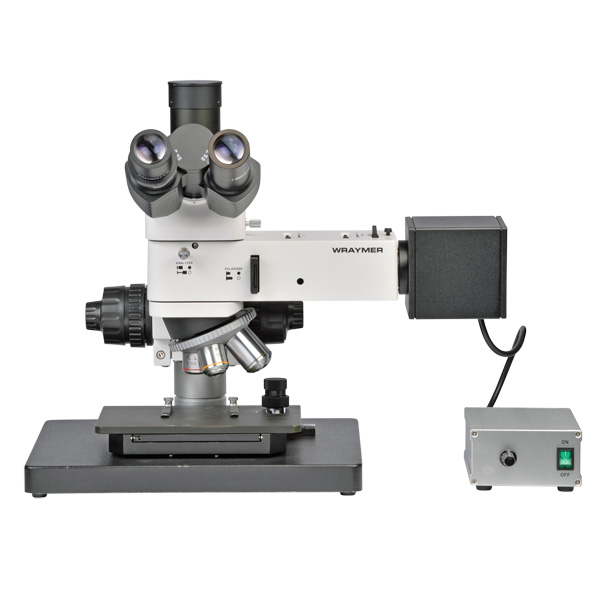

  • 正面観

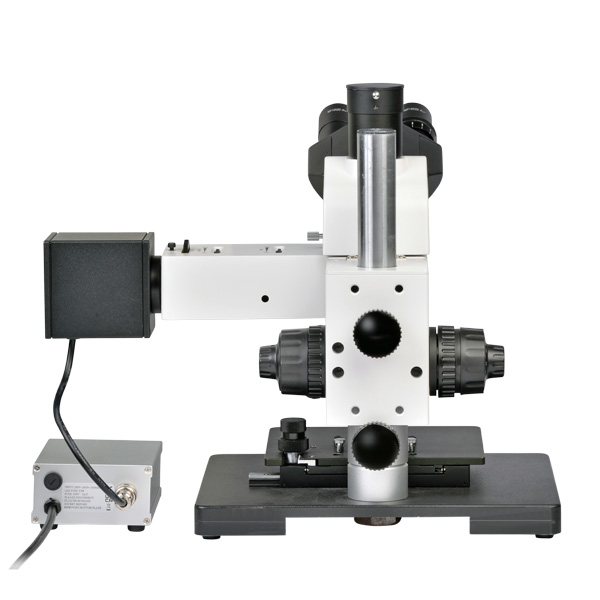

  • 背面観

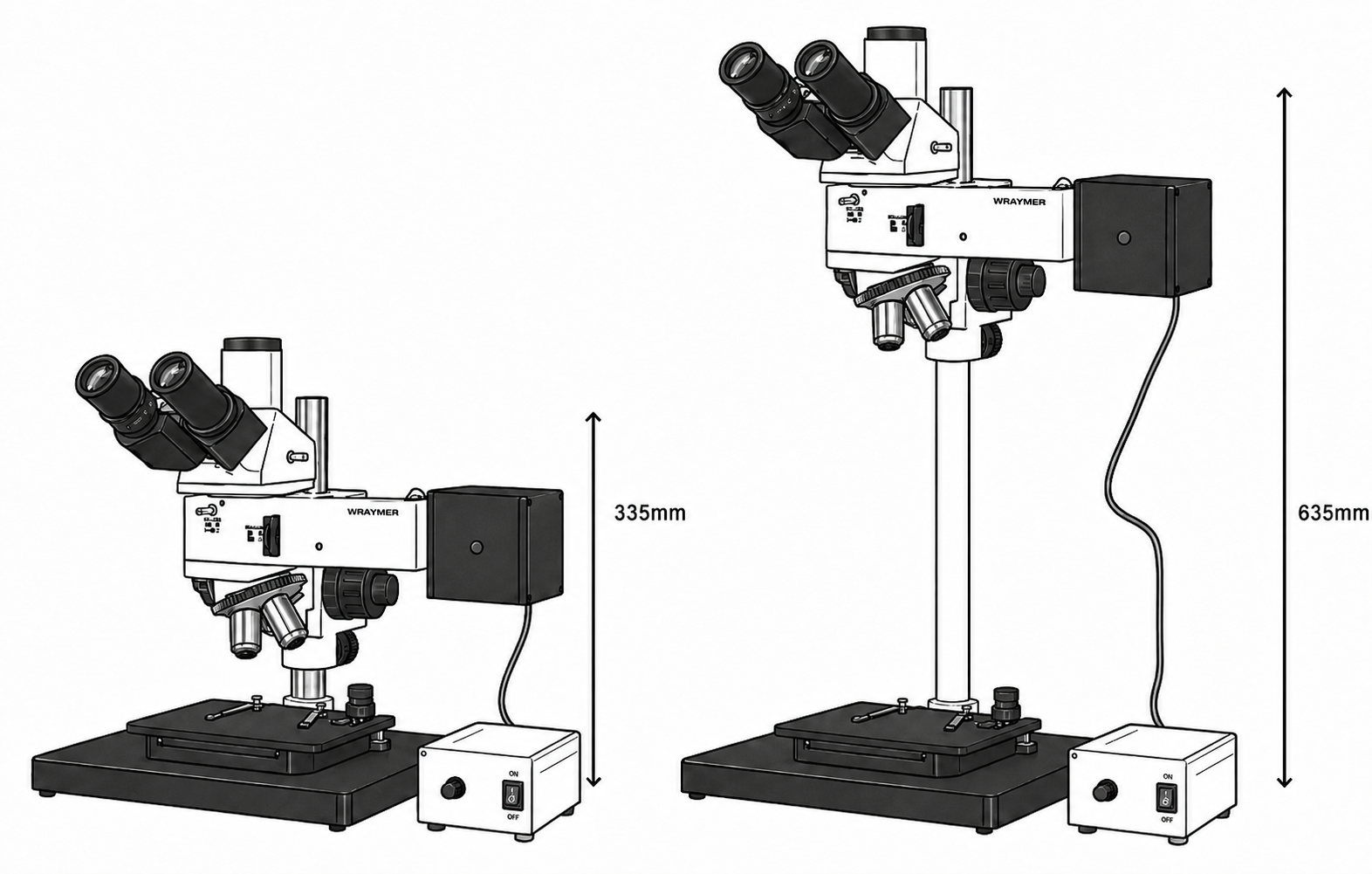

  • ロングピラー
  • フォーカスアームBackside寸法

ピラー構造で大きな試料の観察も可能な無限遠補正光学系の金属顕微鏡RM-5400TL(高輝度白色LED光源)。

RM-5400TLの本体部分は、顕微鏡スタンドの支柱に対して任意の高さで固定できます。従って、厚さの薄い標本はもちろんのこと、非常に厚みのある標本でも観察可能です。標準仕様の顕微鏡スタンドを利用した場合は最大115mm厚のサンプルまで観察可能です。ロングピラータイプの顕微鏡スタンドを利用すると約415mm厚のサンプルまで対応できます。

顕微鏡本体の背面にM8のネジ穴が4箇所に設けられています。このネジ穴を利用すると、実験装置や検査用設備などに顕微鏡を組み込むことができます。

顕微鏡スタンドに付いているメカニカルステージやクレンメルは着脱可能です。

無限遠補正光学系の構造のため落射照明ユニットを積み重ねて増設するなどのアレンジも可能で、異なる光源を利用した実験なども出来ます。

標準仕様では総合倍率50倍~500倍まで対応。高倍率での観察が可能です。

高品質プランアクロマート対物レンズ、広視野接眼レンズ、ケーラー照明(高輝度LED光源)により視野の隅々までクリアな像が得られます。

三眼鏡筒仕様でJISアダプタ、Cマウントアダプタ(1X)が標準で付属しており、さまざまな顕微鏡用カメラの接続が可能です。また、カメラで撮影しながらも光路を切換えることなく肉眼でも同時に観察できる光学設計です。

偏光観察も可能です。標準装備の簡易偏光装置により金属組織や鉱物、液晶パネル、半導体材料など偏光特性をもったサンプルの観察や、製品の表面の構造や形状の確認、キズのチェックなどにもお使いいただけけます。

金属組織学、鉱物学や、鉄道、航空、船舶、自動車、冶金、精密機械工業、電気・電子、化学工業分野などの生産現場や研究・教育の幅広い分野でご使用いただけます。

入力電圧AC100~240Vに対応したワールドワイド対応製品です。

金属顕微鏡 RM-5400TL
在庫あり 納期2~3営業日
¥398,000-(税抜)
税込¥437,800、送料当社負担
金属顕微鏡 RM-5400TL
ロングピラータイプ
ピラー全長600mm
在庫あり 納期2~3営業日
¥418,000-(税抜)
税込¥459,800、送料当社負担

※従来型のハロゲン照明(6V30W)タイプもご用意可能です(同価格)

特徴FEATURES

  • 顕微鏡本体をピラーから取り外し、装置組み込み型の同軸落射顕微鏡ユニットとしても利用可能。
  • 標準仕様では最大115mm厚、ロングピラータイプでは約415mm厚のサンプルまで観察可能。
  • 広視野接眼レンズ、高品質プランアクロマート対物レンズ採用。
  • 総合倍率:x 50, x100, x200, x500
  • 5穴のレボルバ
  • 鏡筒上下型、粗微動同軸焦点システム(テンション調整機構付、最小目盛り0.002mm)。
  • 瞳孔間距離調整範囲:52mm~75mm
  • 明視野観察、偏光観察に対応。
  • 着脱可能な同軸ハンドルメカニカルステージ(大きさ185mm×140mm、可動範囲35mm×30mm)。クレンメルの着脱も可能。
  • ケーラー照明(高輝度白色LED)、無段階光量調整機構付。
  • JISアダプタ、Cマウントアダプタ1倍が標準付属。顕微鏡用カメラなどの取り付けが可能。
  • 入力電圧:AC100~240V(ワールドワイド電源仕様)

仕様SPECIFICATION

本仕様表は左右にスクロール可能です。

光学系 無限遠補正光学系 (結像レンズ F=200mm)
接眼レンズ 広視野 10X(22mm) ハイ・アイポイント(メガネをかけたままでの検鏡が可能)
対物レンズ プランアクロマート対物レンズ (カバーグラス不使用)
※取付部のネジの嵌め合い径:RMS規格(外径20.32mm×ネジピッチ0.706mm)
倍率 光学系 開口数(NA) 作動距離(W.D.)(mm)
5X 乾燥系 0.12 26.1
10X 乾燥系 0.25 20.2
20X 乾燥系 0.40 8.80
50X (安全装置付) 乾燥系 0.70 3.68
レボルバ 5穴
鏡筒 三眼 (30°双眼部:撮影用直筒=0%:100%、50%:50%) 、瞳孔間距離調整範囲:53-75mm
焦準 鏡筒上下型、粗微動同軸焦点システム
(テンション調整機構付、最小目盛り0.002mm、焦点調整範囲:28mm、微動ハンドル一回転200um)
観察可能なサンプルの厚さ :115mm以下 (ロングピラータイプ:415mm以下)
ステージ 185mm(W)×140mm(D)、可動範囲:35mm(X)×30mm(Y)
メカニカルステージ:同軸ハンドル
照明 高輝度白色LED照明(3W、5500K、ケーラー照明)、電源ユニット(AC100〜240V, 50/60HZ)、無段階光量調整機構付
偏光観察装置 ポラライザ、アナライザ
フィルタ ターレットフィルタ(黄、青、緑、すりガラス)
アダプタ JISアダプタ(汎用:内径23.2mm/外径25mm)、Cマウントアダプタ(1X)
その他付属品 3Aヒューズ(スペア)、ビニール製ダストカバー、アイシールド、クレンメル、六角レンチ(2mm)、六角レンチ(3mm)
寸法 顕微鏡本体(フォーカスアーム、落射照明ユニット、鏡筒部): 386mm(W)× 364mm(D)×292mm(H)※
※高さは焦点位置から撮影用直筒の頂部まで。
ベースプレート:300mm(W)×250mm(D)×30mm(H)
ピラー全長:300mm ※ロングピラータイプのピラー全長は600mmです。
ピラー径:32mm
対物レンズの中心からピラー前面までの距離:99mm
重量 総重量14.5Kg(ロングピラータイプ:15.8kg)
顕微鏡本体(フォーカスアーム、落射照明ユニット、鏡筒部):6.74kg
電源ユニット:0.48kg
カタログダウンロード 金属顕微鏡RM-5400TLカタログPDFファイル(784KB)
寸法図 金属顕微鏡RM-5400TL寸法図PDFファイル(1.09MB)
